核心原理：为什么需要特殊配置？

想象一下这个场景：

• 你有一台路由器（或防火墙），它有一个连接互联网的接口（WAN 口，IP地址为 2.3.4）。
• 你有一台支持VLAN的二层交换机,下面连接了三个部门：销售部、技术部和访客部，分别属于 VLAN 10, 20, 30。
• 销售部电脑的IP地址是 168.10.x，技术部是 168.20.x，访客部是 168.30.x。

问题来了： 交换机是二层设备，它只认识MAC地址，不认识IP地址，它知道 168.10.x 属于VLAN 10，但它不知道这个数据包该如何发往互联网（2.3.4）。

解决方案： 我们需要一个三层网关来扮演“翻译官”的角色，这个网关需要：

1. 连接到交换机，并能处理多个VLAN的流量。
2. 连接到互联网（比如路由器的WAN口）。
3. 为每个VLAN分配一个网关地址（VLAN 10的网关是 168.10.1，VLAN 20的网关是 168.20.1）。

当销售部的电脑要访问 8.8.8 时：

1. 它发现目标地址不在自己的 168.10.0/24 网段，于是把数据包发往自己的网关 168.10.1。
2. 三层网关收到数据包,发现它需要发往互联网。
3. 网关会进行网络地址转换，将源IP 168.10.x 替换成它自己的公网IP 2.3.4，然后再发送出去。
4. 从互联网返回的数据包,目标地址是 2.3.4，网关收到后，根据会话表记录，再将数据包转发回最初发起请求的 168.10.x 电脑。

这个“三层网关”角色通常由以下设备之一来扮演：

• 路由器（特别是支持子接口或中继功能的路由器）
• 三层交换机（功能强大，集二层交换和三层路由于一体）
• 防火墙（最常见、最安全的方案）
• 带路由功能的软路由（如 pfSense, OpnSense, OpenWRT等）

常用技术实现方案

主要有两种主流技术来实现多VLAN的网关功能：Router-on-a-Stick (单臂路由) 和 三层交换。

Router-on-a-Stick (单臂路由)

这是在传统路由器和普通二层交换机之间非常流行的方案。

• 核心思想： 在路由器上创建多个子接口，每个子接口对应一个VLAN，并配置该VLAN的网关IP地址，交换机和路由器之间通过一条中继链路 连接，允许所有VLAN的流量都通过这条物理链路传输。
• 拓扑：
  • 交换机：连接PC的端口划入对应VLAN，连接路由器的端口设置为 Trunk 模式。
  • 路由器：物理接口连接交换机，在该接口上创建多个逻辑子接口（如 G0/0.10, G0/0.20），每个子接口绑定一个VLAN ID和IP地址。
• 优点：
  • 灵活,利用现有设备（普通交换机+路由器）即可实现。
  • 配置相对简单。
• 缺点：
  • 所有VLAN间的流量和互联网流量都经过这条物理链路,可能成为性能瓶颈。
  • 路由器性能可能成为瓶颈。

三层交换

这是现代企业网络中最推荐、性能最高的方案。

• 核心思想： 使用一台三层交换机，它同时具备二层交换和三层路由的能力，直接在交换机上为每个VLAN创建SVI (Switch Virtual Interface)，即VLAN接口，并配置网关IP地址。
• 拓扑：
  • 交换机：连接PC的端口划入对应VLAN，交换机内部直接路由VLAN间的流量。
  • 交换机：将一个物理接口作为路由接口（或连接到防火墙/路由器的接口），用于连接互联网。
• 优点：
  • 性能极高：VLAN间的流量在交换机内部通过硬件转发，速度快，延迟低。
  • 架构简洁：一台设备即可完成大部分工作，简化网络拓扑。
  • 可扩展性强：易于添加新的VLAN和网关。
• 缺点：

  设备成本相对较高（需要三层交换机）。

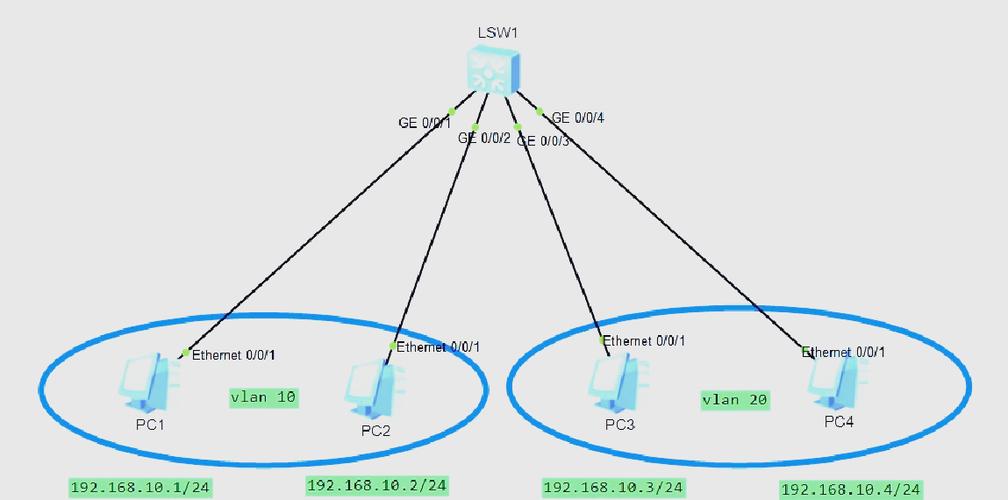

  （图片来源网络，侵删）

详细配置步骤（以方案一：Router-on-a-Stick为例）

假设我们使用以下环境：

• 交换机: Cisco Catalyst 2960
• 路由器: Cisco ISR 4000系列
• VLAN规划:
  • VLAN 10: 销售部, 网段 168.10.0/24, 网关 168.10.1
  • VLAN 20: 技术部, 网段 168.20.0/24, 网关 168.20.1
  • VLAN 30: 访客部, 网段 168.30.0/24, 网关 168.30.1
• 互联网连接: 路由器 G0/1 接口连接ISP，IP为 0.113.10，网关为 0.113.1。

步骤1：在交换机上配置VLAN和Trunk

1. 创建VLAN:

   Switch> enable
   Switch# configure terminal
   Switch(config)# vlan 10
   Switch(config-vlan)# name Sales
   Switch(config-vlan)# exit
   Switch(config)# vlan 20
   Switch(config-vlan)# name Tech
   Switch(config-vlan)# exit
   Switch(config)# vlan 30
   Switch(config-vlan)# name Guest
   Switch(config-vlan)# exit

2. 将端口划入VLAN (假设连接销售部PC的端口是F0/1):

   Switch(config)# interface range f0/1-5  // 假设F0/1到F0/5是销售部端口
   Switch(config-if-range)# switchport mode access
   Switch(config-if-range)# switchport access vlan 10
   Switch(config-if-range)# exit
   Switch(config)# interface range f0/6-10 // 技术部
   Switch(config-if-range)# switchport mode access
   Switch(config-if-range)# switchport access vlan 20
   Switch(config-if-range)# exit
   Switch(config)# interface range f0/11-15 // 访客部
   Switch(config-if-range)# switchport mode access
   Switch(config-if-range)# switchport access vlan 30
   Switch(config-if-range)# exit

3. 配置连接路由器的Trunk链路 (假设是F0/24):

   Switch(config)# interface f0/24
   Switch(config-if)# switchport mode trunk
   Switch(config-if)# switchport trunk allowed vlan 10,20,30 // 允许所有VLAN通过
   Switch(config-if)# end
   Switch# write memory // 保存配置

步骤2：在路由器上配置子接口和NAT

1. 创建子接口并配置IP地址 (网关):

   Router> enable
   Router# configure terminal
   // 配置VLAN 10的子接口
   Router(config)# interface g0/0.10
   Router(config-subif)# encapsulation dot1Q 10 // 绑定VLAN 10
   Router(config-subif)# ip address 192.168.10.1 255.255.255.0 // 设置VLAN 10的网关
   Router(config-subif)# exit
   // 配置VLAN 20的子接口
   Router(config)# interface g0/0.20
   Router(config-subif)# encapsulation dot1Q 20
   Router(config-subif)# ip address 192.168.20.1 255.255.255.0
   Router(config-subif)# exit
   // 配置VLAN 30的子接口
   Router(config)# interface g0/0.30
   Router(config-subif)# encapsulation dot1Q 30
   Router(config-subif)# ip address 192.168.30.1 255.255.255.0
   Router(config-subif)# exit

2. 配置连接互联网的接口和默认路由:

   Router(config)# interface g0/1
   Router(config-if)# ip address 203.0.113.10 255.255.255.252 // ISP分配的公网IP
   Router(config-if)# no shutdown
   Router(config-if)# exit
   // 设置默认路由，所有未知流量都发往ISP网关
   Router(config)# ip route 0.0.0.0 0.0.0.0 203.0.113.1

3. 配置网络地址转换: 这是让内网PC能上网的关键，我们使用最简单的PAT (Port Address Translation)，也叫NAT Overload，让所有内网PC共享一个公网IP。

   // 定义一个ACL，匹配所有内网地址
   Router(config)# ip access-list standard NAT_ACL
   Router(config-std-nacl)# permit 192.168.10.0 0.0.0.255
   Router(config-std-nacl)# permit 192.168.20.0 0.0.0.255
   Router(config-std-nacl)# permit 192.168.30.0 0.0.0.255
   Router(config-std-nacl)# exit
   // 在连接互联网的接口上应用NAT
   Router(config)# interface g0/1
   Router(config-if)# ip nat outside // 定义为外部接口
   Router(config-if)# exit
   Router(config)# interface g0/0
   Router(config-if)# ip nat inside // 定义为内部接口（物理接口本身，子接口会继承）
   Router(config-if)# exit
   // 应用NAT规则
   Router(config)# ip nat inside source list NAT_ACL interface g0/1 overload

4. 保存配置:

   Router# write memory

一个更完整、更安全的方案：引入防火墙

在生产环境中,通常不会直接用路由器做网关，而是使用防火墙，防火墙集成了路由、NAT、状态检测、访问控制等强大功能，安全性更高。

拓扑变为： 互联网 -> 防火墙 -> 交换机

配置思路：

1. 防火墙配置:

   • WAN口: 连接ISP，配置公网IP。
   • LAN口: 连接交换机，将此接口设置为 Trunk 模式，并允许所有VLAN通过。
   • VLAN接口: 在防火墙上为每个VLAN创建对应的接口（逻辑子接口），并配置内网网关IP（168.10.1, 168.20.1 等）。
   • NAT策略: 配置和上面路由器一样的PAT策略，将内网地址转换为WAN口IP。
   • 安全策略: 这是防火墙的核心优势，可以配置精细的访问控制，
     • 允许 所有内网用户访问互联网。
     • 禁止 访客部 访问公司服务器（VLAN 10, 20）。
     • 禁止 访客部 使用公司内部的打印机等特定服务。

2. 交换机配置:

   • 和之前一样,创建VLAN，划分端口。
   • 连接防火墙的端口设置为 Trunk 模式。

这种架构下,防火墙成为了所有流量的安全检查点，既能实现多VLAN上网，又能保障网络安全，是企业部署的最佳实践。

排错思路

如果配置完成后无法上网,请按以下步骤排查：

1. 检查PC端:

   • PC的IP地址、子网掩码、默认网关是否配置正确？（网关必须是 168.x.1）
   • ping 自己的网关地址（如 ping 192.168.10.1），看是否通，如果不通，说明PC到网关的链路有问题。
   • ping 同一VLAN内的其他PC，看是否通，如果不通，说明二层交换有问题。

2. 检查交换机端:

   • PC连接的交换机端口是否正确划入了VLAN？ (show vlan brief)
   • 连接路由器/防火墙的Trunk端口是否配置正确？ (show interfaces trunk)

3. 检查路由器/防火墙端:

   • 子接口/VLAN接口是否 up/up 状态？ (show ip interface brief)
   • 能否 ping 通各个VLAN的网关地址？
   • 能否 ping 通互联网的下一跳（ISP网关 0.113.1）？
   • 检查NAT配置是否正确,NAT转换是否生效？ (show ip nat translations)
   • 检查路由表是否有默认路由？ (show ip route)

通过以上步骤,您应该能够成功实现多VLAN访问互联网的需求。
