NetFlow 分析器终极教程：从零开始掌握网络流量监控

目录

1. 第一部分：基础篇 - 什么是 NetFlow？


   （图片来源网络，侵删）
   • 1 NetFlow 的定义与起源
   • 2 NetFlow 的工作原理（数据包如何变成“记录”）
   • 3 NetFlow 的版本（v5, v9, IPFIX）
   • 4 为什么需要 NetFlow 分析器？

2. 第二部分：实践篇 - 如何搭建和使用 NetFlow 分析器

   • 1 环境准备：你需要什么？
   • 2 步骤一：在路由器/交换机上启用 NetFlow
   • 3 步骤二：选择并部署 NetFlow 收集器与分析器
   • 4 步骤三：配置与数据验证
   • 5 步骤四：核心功能实战分析

3. 第三部分：进阶篇 - 深入分析与故障排查

   • 1 流量基线：正常是什么样的？
   • 2 常见网络问题的 NetFlow 分析
     • 2.1 带宽瓶颈与高流量应用
     • 2.2 发现未知或恶意流量
     • 2.3 网络延迟与抖动分析
     • 2.4 设备故障与端口异常
   • 3 安全事件响应：利用 NetFlow 追踪攻击

4. 第四部分：工具篇 - 主流 NetFlow 分析器推荐

   • 1 免费与开源工具
   • 2 商业级解决方案

5. 第五部分：总结与最佳实践


   （图片来源网络，侵删）

第一部分：基础篇 - 什么是 NetFlow？

1 NetFlow 的定义与起源

NetFlow 是由思科公司开发的一种网络协议，用于收集、聚合和交换 IP 流量信息，你可以把它想象成一个网络中的“黑匣子”或“交通摄像头”，它不记录每个数据包的完整内容，而是记录数据流的摘要信息，从而在不影响网络性能的情况下，提供详细的网络流量报告。

• 核心价值：无侵入式监控，相比传统抓包（如 Wireshark），NetFlow 对网络设备的CPU和链路带宽消耗极小。

2 NetFlow 的工作原理

NetFlow 的工作流程可以简化为三步：

1. 流缓存：当网络设备（如路由器）收到一个数据包时，它会检查这个数据包的“五元组”（源IP、目的IP、源端口、目的端口、协议号），如果这个五元组组合在设备的“流缓存”中不存在，设备就会创建一条新的“流记录”。
2. 记录与聚合：设备会持续更新这条流记录的信息，例如数据包数量、字节数、流状态（如 TCP 的 SYN/ACK）、时间戳等，当流结束（如 TCP 连接关闭、超时或被手动刷新）时，这条完整的记录就会被发送出去。
3. 导出：设备会将这些已完成的流记录通过 UDP 端口 2055（或其他配置的端口）发送到一个指定的 NetFlow 收集器。

简单比喻：想象一个高速公路收费站，它不记录每辆车的车牌和乘客，而是记录“从A市到B市的白色SUV，共通过3次，总收费150元”，这就是 NetFlow 的工作方式。

3 NetFlow 的版本

• NetFlow v5：最经典、最广泛支持的版本，支持 IPv4，最多记录 30 个字节的元数据（如 ToS、TCP 标志等）。
• NetFlow v9：基于模板的灵活版本，允许发送方定义自定义的数据记录格式，可以扩展支持 IPv6、MPLS VPN 等信息，是目前的主流。
• IPFIX (Internet Flow Information Export)：由 IETF 标准化的 NetFlow v9 的超集，功能更强大，是未来的发展方向，许多现代 NetFlow 实现都兼容 IPFIX。

4 为什么需要 NetFlow 分析器？

网络设备只负责“生产”和“发送”流量数据，而 NetFlow 分析器则负责“接收”、“存储”、“处理”和“可视化”这些数据，没有分析器，你得到的只是一堆原始的、无法阅读的二进制数据。

NetFlow 分析器的核心作用：

• 可视化：将枯燥的数据转换成直观的图表和报表。
• 分析：快速回答“谁占用了我的带宽？”“我的网络哪里是瓶颈？”这类问题。
• 审计：记录历史流量，用于合规性审查或事后分析。
• 安全：检测异常流量模式，如 DDoS 攻击、端口扫描、数据渗出等。

第二部分：实践篇 - 如何搭建和使用 NetFlow 分析器

1 环境准备：你需要什么？

1. 支持 NetFlow 的网络设备：一台路由器、交换机或防火墙，思科、华为、Juniper、HPE 等主流厂商的设备大多支持。
2. NetFlow 分析器软件：可以是一台服务器上安装的软件，也可以是云服务。
3. 网络连接：确保你的网络设备和分析器之间可以通信，UDP 端口（默认 2055）是开放的。

2 步骤一：在路由器/交换机上启用 NetFlow

以思科 IOS 设备为例，基本配置如下：

! 进入全局配置模式
configure terminal
! 定义 NetFlow 数据的导出目的地址（你的分析器IP地址）
! 版本使用 9 或 IPFIX，v5 已经过时
flow exporter NETFLOW_EXPORTER
  destination <你的分析器IP地址>
  source <设备出接口IP地址>  ! 最好使用管理接口IP
  transport udp 2055          ! 导出端口
  template data timeout-rate 1 ! 可选，定义模板刷新率
! 定义一个流量监控策略（称为“流记录”）
! 这是最关键的一步，决定了你收集哪些数据
flow record FLOW_RECORD
  match ipv4 source address      ! 匹配源IP
  match ipv4 destination address ! 匹配目的IP
  match protocol                 ! 匹配协议
  match transport source port    ! 匹配源端口
  match transport destination port! 匹配目的端口
  collect counter bytes          ! 收集字节数
  collect counter packets        ! 收集包数
  collect timestamp sys-uptime first ! 收集流起始时间
  collect timestamp sys-uptime last  ! 收集流结束时间
! 将流记录策略应用到接口的入方向和出方向
! 通常监控出方向流量即可
interface GigabitEthernet0/1
  ip flow monitor FLOW_MONITOR input  ! 监控入站流量
  ip flow monitor FLOW_MONITOR output ! 监控出站流量

注意：不同厂商和不同版本的命令语法会有差异，请查阅对应设备的官方文档。

3 步骤二：选择并部署 NetFlow 收集器与分析器

对于初学者,推荐使用 Ntopng，它功能强大，界面友好，且免费开源。

1. 安装 Ntopng：

   • Linux (Ubuntu/Debian):

     wget https://packages.ntop.org/apt/ntop.key
     sudo apt-key add ntop.key
     echo "deb https://packages.ntop.org/apt/ubuntu $(lsb_release -cs) main" | sudo tee /etc/apt/sources.list.d/ntop.list
     sudo apt update && sudo apt install ntopng ntopng-data

   • Docker (最简单):

     docker run -d --name ntopng -p 3000:3000 -p 2055:2055/udp -p 2056:2056/udp -p 4739:4739/udp -p 6343:6343/udp -p 6343:6343/udp -v /path/to/data:/var/lib/ntopng ntopng/ntopng

2. 访问 Web 界面：

   • 打开浏览器,访问 http://<你的分析器IP地址>:3000。
   • 默认用户名/密码是 admin/admin。

4 步骤三：配置与数据验证

1. 添加接口：

   • 在 Ntopng 的 Web 界面中，点击 Interfaces -> Add。
   • 选择 Local Traffic (如果分析器在流量路径上) 或 Remote NetFlow/sFlow/IPFIX。
   • 选择 NetFlow v5/v9/IPFIX。
   • 在 IP Address 字段中，填入你的路由器发送 NetFlow 数据的源 IP 地址。
   • 在 Port 字段中，填入你在路由器上配置的导出端口（如 2055）。
   • 点击 Save。

2. 验证数据：

   • 等待几分钟,让设备开始发送数据。
   • 回到 Interfaces 页面，你刚刚添加的接口状态应该会变成 Active，Flows/s 和 Throughput 会有数值。
   • 如果一直是 Inactive，请检查：
     • 防火墙是否放行 UDP 2055 端口。
     • 路由器配置中的 destination 和 source IP 是否正确。
     • 路由器接口是否配置了 ip flow monitor。

5 步骤四：核心功能实战分析

一旦数据开始流入,你就可以开始探索了，这是 NetFlow 分析器最强大的地方。

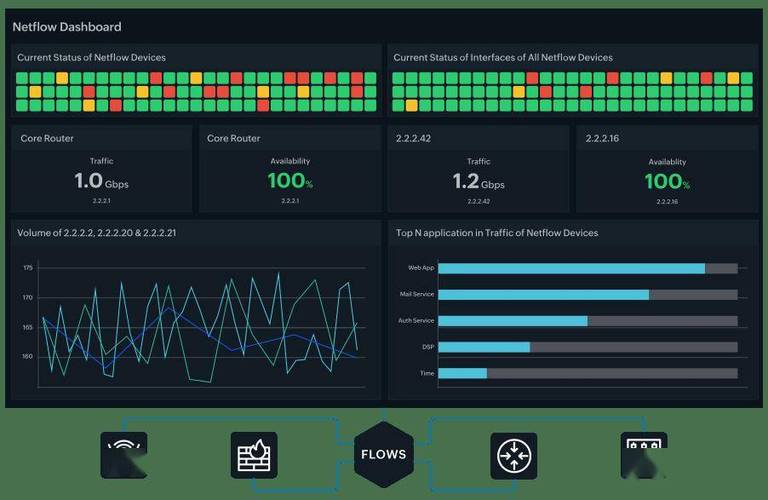

• 概览仪表盘：

  • 总流量：实时监控整个网络的带宽使用情况。
  • 活跃主机：显示当前网络中最活跃的设备。
  • 应用层协议分布：查看哪种协议（如 HTTP, HTTPS, Netflix, YouTube）占用了最多带宽，这对于 QoS 策略制定至关重要。

• 深度分析 - 主机：

  • 点击任何一个主机,进入其详情页。
  • 通信伙伴：查看该主机与哪些 IP 地址通信最频繁。
  • 端口/服务：查看该主机开放了哪些端口，以及连接了哪些服务。
  • 历史流量图：查看该主机在过去一段时间内的流量趋势，可用于发现异常流量突增。

• 深度分析 - 应用：

  • 在应用层协议列表中,点击任何一个应用（如 Skype）。
  • 你可以分析该应用的总体流量、消耗带宽的主机、使用的端口等。
  • 发现未知流量：如果你在列表中看到一个陌生的应用或 IP 占用大量带宽，这很可能是问题所在。

第三部分：进阶篇 - 深入分析与故障排查

1 流量基线

在排查问题前,先要了解“正常”是什么样子，通过 NetFlow 分析器记录一周或一个月的流量数据，建立流量基线，包括：

• 每日/每周的流量高峰时段。
• 主要的应用协议占比。
• 各个部门的流量消耗。 有了基线，任何偏离基线的异常行为都会变得显眼。

2 常见网络问题的 NetFlow 分析

2.1 带宽瓶颈与高流量应用

• 问题：用户抱怨网速慢。
• 分析步骤：
  1. 进入分析器的“应用层协议”报表。
  2. 按总流量或带宽使用率排序。
  3. 找出排名第一的“罪魁祸首”。
  4. 检查这个应用是否是工作所需,如果是，可能需要升级带宽；如果不是，可以考虑进行流量控制或限制。

2.2 发现未知或恶意流量

• 问题：某个网段或特定 IP 的流量异常高。
• 分析步骤：
  1. 在“主机”列表中，按总流量排序，找到异常主机。
  2. 查看其“通信伙伴”列表，是否连接了大量外部 IP（可能是僵尸网络活动）。
  3. 查看其“端口/服务”列表，是否扫描了大量开放端口（端口扫描）。
  4. 检查其流量模式,是否是短连接、小包、高频请求（可能是 DDoS 攻击或数据渗出）。

2.3 网络延迟与抖动分析

• 问题：用户反映访问特定服务器很慢。
• 分析步骤：
  1. NetFlow 本身不直接测量延迟，但可以通过TCP重传包和分片来间接判断。
  2. 在分析器中,查找与目标服务器通信的流记录。
  3. 查看是否有异常高的重传率或分片率,这通常表明网络路径上有拥塞或丢包。
  4. 结合路由路径（如果分析器支持），可以定位到是哪一段链路可能存在问题。

2.4 设备故障与端口异常

• 问题：某台交换机下的用户集体断网。
• 分析步骤：
  1. 在分析器中,查看连接到该交换机所有端口的流量。
  2. 如果这些端口的流量突然降为 0，并且没有新的流产生，很可能是物理链路或设备本身故障。
  3. 如果某个端口的流量持续处于高位,甚至达到线路瓶颈，可能是该端口下接了环路或设备发生了广播风暴。

3 安全事件响应：利用 NetFlow 追踪攻击

当发生安全事件时,NetFlow 是快速定位受影响系统和攻击源的有力工具。

1. 定位攻击源：
   • 分析器检测到大量来自某个源 IP 的异常流量。
   • 进入该源 IP 的详情页，查看其通信伙伴、目标端口和使用的协议。
   • 这可以帮助你判断攻击类型（如 SYN Flood, UDP Flood）。
2. 定位受害者：
   • 如果你的服务器成为攻击目标,其 IP 地址的流量会异常高。
   • 进入该受害者 IP 的详情页，查看攻击源来自哪里。
   • 结合防火墙日志,可以封禁恶意 IP。
3. 数据渗出检测：
   • 监控出站流量,特别是流向未知外部 IP 的大流量。
   • 查看这些流量使用的端口（如 21, 22, 445, 1433），判断是否是文件传输或数据库访问。
   • 如果发现员工主机在非工作时间向海外服务器传输大量数据,这可能是数据泄露事件。

第四部分：工具篇 - 主流 NetFlow 分析器推荐

1 免费与开源工具

2 商业级解决方案

第五部分：总结与最佳实践

• 明确目标：在开始之前，想清楚你用 NetFlow 解决什么问题？是带宽管理、故障排查还是安全监控？目标决定了你的配置和分析重点。
• 从简单开始：不要一开始就配置最复杂的流记录，先从基本的五元组+字节数/包数开始，等熟悉后再添加更丰富的信息。
• 保护数据：NetFlow 数据可能包含敏感信息（如通信双方IP），确保你的收集器和分析器部署在安全的网络区域，并做好访问控制。
• 定期维护：网络在变化，你的监控策略也应该随之调整，定期回顾你的流量基线和报表，确保它们仍然有效。
• 结合其他工具：NetFlow 不是万能的，对于深度故障排查，它需要与 SNMP（获取设备状态）、日志分析（获取系统事件）以及传统抓包（深度数据包分析）相结合，形成立体的监控体系。

通过这份教程,你已经掌握了 NetFlow 分析的核心知识，就去动手实践，让你的网络变得透明、高效和安全吧！
