AutoCAD 室内外施工图绘制全攻略

施工图是设计师与施工方之间的“技术语言”，其核心要求是准确、清晰、规范、完整，AutoCAD是实现这一目标的行业标准软件。

第一部分：基础入门篇

在开始绘图前,必须掌握AutoCAD的核心概念和基本操作，这是高效绘图的地基。

界面认识

• 功能区: 命令的主要入口，按功能（常用、插入、注释等）分门别类。
• 命令行: 与软件对话的窗口，输入命令和查看提示信息的地方。高手都离不开命令行！
• 绘图区: 你画图的地方。
• 状态栏: 显示光标坐标、开启/关闭绘图辅助工具（如栅格、正交、对象捕捉、对象追踪等）。

必备核心概念

• 坐标系: CAD基于笛卡尔坐标系，原点是 (0,0)，X轴向右，Y轴向上，Z轴向屏幕外（3D空间）。
• 图形单位: 在绘图前必须确定，建筑制图常用毫米，即1个CAD单位代表1毫米，设置路径：UNITS 命令。
• 图形界限: 相当于你绘图的“图纸大小”，设置一个比实际图纸稍大的区域，防止图形画出边界，设置路径：LIMITS 命令，然后输入左下角和右上角的坐标。
• 精确绘图: 这是CAD的灵魂。
  • 对象捕捉: 捕捉到对象的特殊点（端点、中点、交点、圆心等）。强烈建议开启“端点”、“中点”、“交点”、“延伸”等。
  • 极轴追踪: 按预设角度（如90°、45°）绘制直线。
  • 对象追踪: 结合对象捕捉，进行水平或垂直追踪。
  • 动态输入: 在光标附近显示命令提示和坐标，适合新手。

基本绘图命令

• 直线: L (LINE) - 绘制最基础的线段。
• 多段线: PL (PLINE) - 可以绘制连续的、可变宽度的线段，常用于绘制墙体、地坪轮廓。
• 圆: C (CIRCLE) - 绘制圆。
• 圆弧: A (ARC) - 绘制圆弧。
• 矩形: REC (RECTANGLE) - 绘制矩形。
• 多边形: POL (POLYGON) - 绘制正多边形。

基本修改命令

• 选择: 鼠标左键单击选择单个对象，框选（从左到右）选择全部在框内的对象，交叉框选（从右到左）选择与框相交的对象。
• 删除: E (ERASE) - 删除对象。
• 移动: M (MOVE) - 移动对象。
• 复制: CO / CP (COPY) - 复制对象。
• 旋转: RO (ROTATE) - 旋转对象。
• 缩放: SC (SCALE) - 按比例缩放对象。
• 修剪: TR (TRIM) - 修剪对象以与其他对象的边界相交。
• 延伸: EX (EXTEND) - 将对象延伸到其他对象的边界。
• 偏移: O (OFFSET) - 创建同心圆、平行线和平行曲线。绘制墙体时极其常用！
• 倒角: CHA (CHAMFER) - 在两条线之间创建倒角。
• 圆角: F (FILLET) - 在两条线之间创建圆角。

第二部分：室内施工图绘制实战

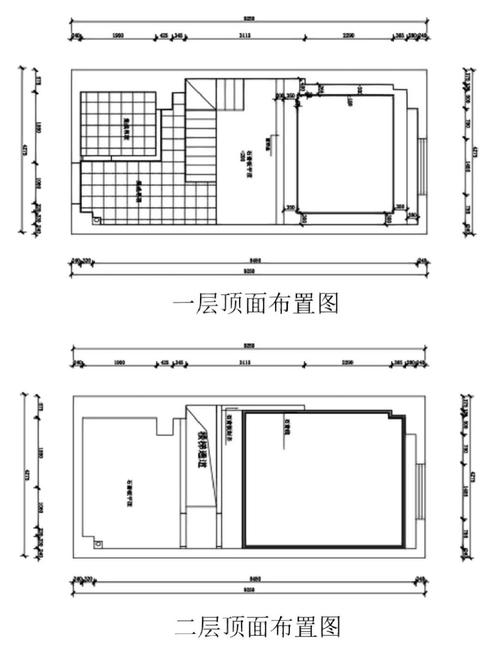

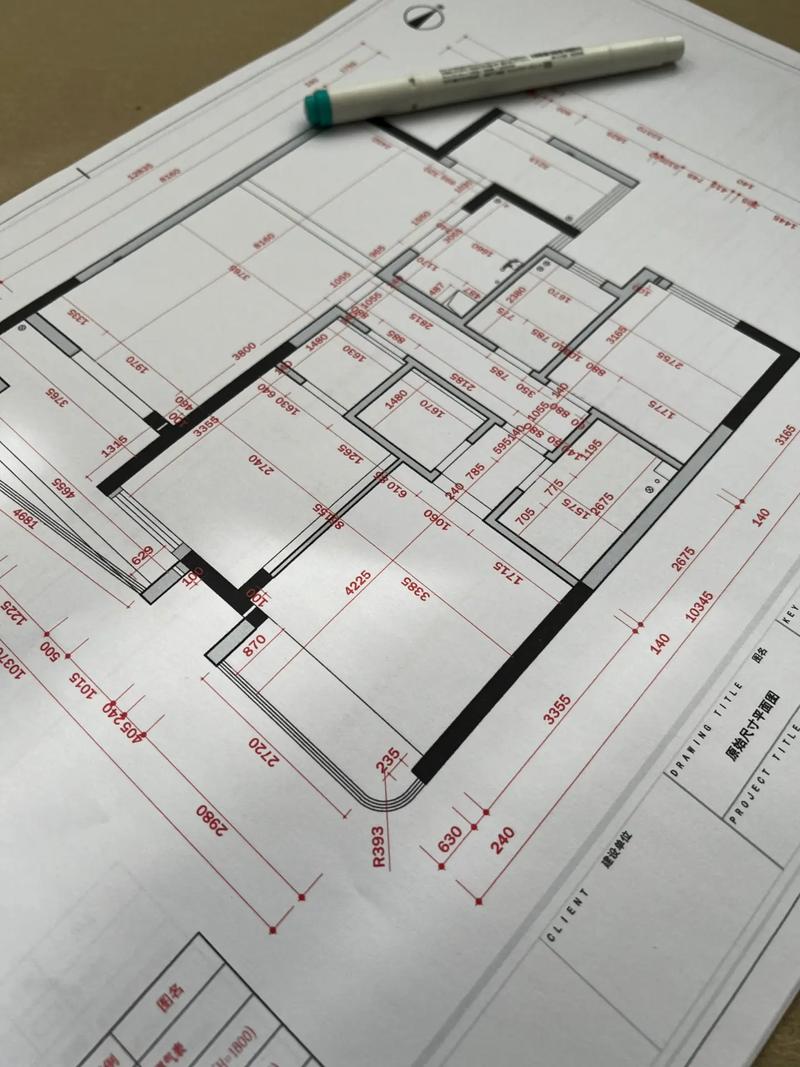

室内施工图通常包括平面图、立面图、剖面图、节点大样图等，我们以平面图为例，串联整个绘图流程。

绘图流程与图层管理

图层管理是高效绘图的基石！ 把不同类型的元素（如墙体、家具、尺寸、文字）放在不同的图层上，方便管理、修改和打印。

• 创建图层: LA (LAYER) 命令，新建图层并命名。
  • 墙体 (颜色: 白色/黑色, 线宽: 0.3mm)
  • 门窗 (颜色: 青色, 线宽: 默认)
  • 家具 (颜色: 绿色, 线宽: 默认)
  • 尺寸标注 (颜色: 蓝色, 线宽: 默认)
  • 文字说明 (颜色: 白色/黑色, 线宽: 默认)
  • 填充 (颜色: 灰色, 线宽: 默认)
  • 轴线 (颜色: 红色, 线型: CENTER, 线宽: 默认)

标准流程：

1. 设置绘图环境: UNITS (单位), LIMITS (图形界限), SAVEAS (保存模板文件 .dwt)。
2. 绘制轴线: 在 轴线 图层上，用 L 或 PL 命令绘制水平和垂直的定位轴线。
3. 绘制墙体:
   • 切换到 墙体 图层。
   • 使用 ML (MLINE) 或 PL (PLINE) 命令绘制双线墙体。ML 命令专门用于绘制多线，非常适合墙体。
   • 或者：用 O (OFFSET) 命令，先画一条单线作为墙中线，然后向外/向内偏移出墙厚（如240mm）。
   • 使用 TR (TRIM) 或 X (EXPLODE) + TRIM 修剪墙体上的门窗洞口。
4. 绘制门窗:
   • 切换到 门窗 图层。
   • 门: 用 ARC 或 L+C 绘制门的开启弧线，可以做成块，方便重复调用。
   • 窗: 用 L 或 PL 绘制窗的示意图（两条或四条平行短线）。
5. 布置家具:
   • 切换到 家具 图层。
   • 来源:
     • 自己画: 简单家具（如床、桌子）用基本命令绘制。
     • 调用图块: 将常用的家具、洁具等制作成块，CAD自带一个“工具选项板”，里面有大量建筑图块，也可以从网上下载图块库。
   • 将家具图块插入到合适位置,用 M (MOVE) 和 RO (ROTATE) 调整。
6. 标注尺寸:
   • 切换到 尺寸标注 图层。
   • 设置标注样式: D (DIMSTYLE) 命令，新建一个标注样式（如“建筑标注”），设置箭头样式、文字大小、精度等，使其符合国标。
   • 标注: 使用 DLI (DIMLINEAR - 线性标注), DAL (DIMALIGNED - 对齐标注), DDI (DIMDIAMETER - 直径标注) 等命令进行尺寸标注。先标轴线尺寸，再标细部尺寸。
7. 添加文字说明:
   • 切换到 文字说明 图层。
   • 设置文字样式: ST (STYLE) 命令，新建文字样式，选择字体（如 gbcbig.shx 用于中文，isocp.shx 用于英文/数字）。
   • 输入文字: 使用 T (MTEXT) 命令添加房间名称、材料说明等。
8. 填充图案:
   • 切换到 填充 图层。
   • 使用 H (HATCH) 命令填充地面、材料等。
   • 选择合适的填充图案（如 SOLID 实体填充，ANSI31 斜线填充，GRASS 草地等），设置比例和角度。

其他重要图纸

• 立面图: 基于平面图，用 PL 或 L 命令绘制墙面轮廓，同样需要标注尺寸、材料、标高。
• 剖面图: 假想用一个平面将建筑切开，展示内部构造，需要绘制楼板、梁、墙体、基础等结构，并填充材料图例。
• 节点大样图: 用更大比例（如1:5, 1:2）绘制关键部位的详细构造，如吊顶、墙面收口、地面铺装等，需要详细标注尺寸、材料和做法。

第三部分：室外施工图绘制要点

室外施工图（总图、景观施工图）与室内图原理相通，但有其特殊性。

1. 坐标与放线:

   • 室外图纸必须基于真实的坐标系统。
   • 绘制坐标网格，标注关键点（如建筑角点、道路中心点、乔木位置）的绝对坐标（X, Y）。
   • 使用 XLINE (构造线) 和 DIMORDINATE (坐标标注) 命令。

2. 高程与标高:

   • 地形、道路、绿地、建筑入口等都需要标注标高。
   • 使用 ELEVATION 命令创建带三角形的标高符号，或使用动态块。
   • 等高线是表达地形的关键,通常通过 PLINE 绘制，并赋予不同的高程值。

3. 道路与管网:


   （图片来源网络，侵删）
   • 道路、人行道、广场需要绘制轮廓线、铺装填充和路缘石。
   • 管网（给排水、电力、通讯）需要用不同的线型和符号表示，并标注管径、坡度、流向等。

4. 植物配置:

   • 使用专门的植物图块（乔木、灌木、地被）。
   • 图块应包含乔木名称、规格（胸径/冠幅）、数量等信息，可以使用属性块。

第四部分：高效绘图技巧与规范

块 的妙用

• 定义块: B (BLOCK) 将一组对象创建为块。
• 插入块: I (INSERT) 将块插入到图形中。
• 编辑块: BE (BLOCKEDITOR) 进入块编辑器修改块的定义。
• 好处: 减少重复劳动、节省存储空间、统一修改（修改块定义，所有引用都会更新）。

样式 的力量

• 标注样式: D (DIMSTYLE) - 统一全图的标注外观。
• 文字样式: ST (STYLE) - 统一全图的字体和大小。
• 多线样式: MLSTYLE - 定义墙体的组成和宽度。
• 表格样式: TABLESTYLE - 统一表格的外观。

常用快捷键

• 命令快捷键: L, C, M, CO, TR, O, F, CHA... 这是提高速度的关键，务必背熟。
• 功能键:
  • F3: 对象捕捉 (开/关)
  • F8: 正交 (开/关)
  • F10: 极轴追踪 (开/关)
  • F11: 对象追踪 (开/关)
  • Ctrl + S: 保存
  • Ctrl + 1: 打开特性面板
  • Ctrl + Shift + C: 带基点复制
  • Ctrl + Shift + V: 粘贴为块

出图与打印

• 布局: 每个布局代表一张打印图纸，可以在布局中创建不同比例的视口来显示模型空间中的图形。
• 页面设置管理器: PAGESETUP - 设置打印机、纸张尺寸、打印区域、打印比例、线宽等。
• 视口: VPORTS - 在布局中创建一个或多个窗口来显示模型。
• 打印预览: PREVIEW - 在打印前预览效果，确保万无一失。

第五部分：学习资源推荐

1. 在线教程平台:

   • Bilibili: 搜索“AutoCAD 室内施工图教程”，有大量免费且优质的中文视频课程，从入门到精通一应俱全。
   • YouTube: 搜索 "AutoCAD for Architecture" 或 "CAD drawing tutorial"，有很多国际知名的教学频道，如 "CAD Intent", "Elliot Griendling Architect"。
   • Udemy / Coursera: 付费平台，课程系统性强，项目实战丰富。

2. 官方资源:

   • Autodesk Knowledge Network: Autodesk官方的知识库，有最权威的帮助文档和教程。
   • AutoCAD 产品中心: 官网提供软件试用版和学习资源。

3. 练习素材:

   • 图纸网 / 拓展设计: 提供大量CAD图纸下载，可以用来临摹和学习。
   • 找一张你喜欢的室内平面图，尝试用CAD把它画出来，这是最好的练习方式。

学习AutoCAD施工图绘制是一个“理论 + 实践 + 重复”的过程。

• 新手入门: 先跟着教程把基本命令和界面搞熟。
• 进阶提升: 重点学习图层、块、样式，并开始尝试独立绘制一个完整的平面图。
• 高手之路: 熟练运用布局出图，掌握动态块、属性块等高级功能，并形成自己的一套绘图标准和模板。

最重要的是,多画、多练、多思考，祝你在AutoCAD的世界里游刃有余，成为一名出色的绘图师！
