Structure Sensor 完整教程：从入门到精通
第一部分：什么是 Structure Sensor？

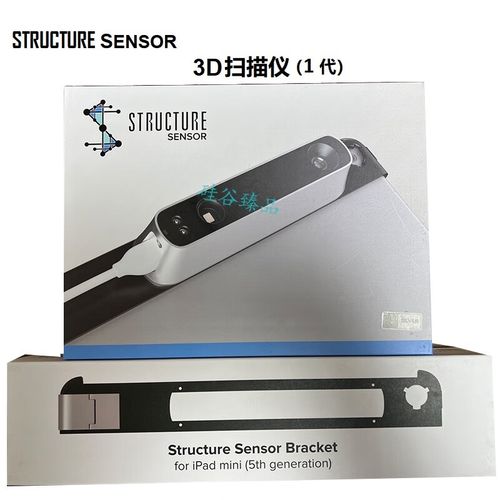

核心概念 Structure Sensor 是一款由 Occipital 公司设计的深度传感器，它可以直接连接到你的 iPad 或 iPhone 上，通过向周围环境发射红外结构光来捕捉深度信息，从而生成实时的3D 模型或点云。
它能给你的 iPad 或 iPhone 装上“3D 视觉”，让设备能够“看懂”并“记录”周围物体的形状、距离和体积。
工作原理
- 红外投影仪：向物体表面投射一个已知的、独特的红外光图案。
- 红外摄像头：捕捉这个光图案在物体表面发生形变后的样子。
- 深度计算：通过对比原始图案和变形后的图案，设备可以精确计算出每个像素点到传感器的距离,从而生成深度图。
- 数据融合：结合设备的摄像头捕捉的彩色图像和 Structure Sensor 提供的深度信息，最终创建出带有真实纹理的 3D 模型。
主要用途 Structure Sensor 的应用非常广泛,主要集中在以下领域：
- 3D 扫描与建模：快速扫描物体、建筑、人体,创建数字模型。
- 增强现实：为 AR 应用提供精确的空间理解，实现虚拟物体与真实环境的完美融合、遮挡和交互。
- 建筑与室内设计：快速测量房间尺寸、创建户型图,进行空间规划。
- 工业与制造：进行质量控制、逆向工程、创建备件库。
- 教育与科研：用于可视化教学、科学实验、考古记录等。
第二部分：准备工作（硬件与软件）
在开始之前,请确保你拥有以下设备和软件：
硬件
- Structure Sensor：你的核心设备。
- 兼容的 iOS 设备：
- iPad：iPad Pro (所有尺寸), iPad Air 2/3/4/5, iPad (第 5-10 代), iPad mini 4/5/6。
- iPhone：iPhone 6s 及更新型号。
- （注意：越新的设备，性能越好，扫描效果越佳）
- Structure Sensor 充电线/数据线：用于为传感器充电和固件更新。
- 保护套/固定支架：将传感器牢固地安装在 iOS 设备上,防止晃动。
软件
- Occipital App：官方 App，用于扫描、查看和管理模型。
- 第三方开发工具：如果你是开发者，需要安装 Xcode 和 Structure SDK。
第三部分：设置与连接

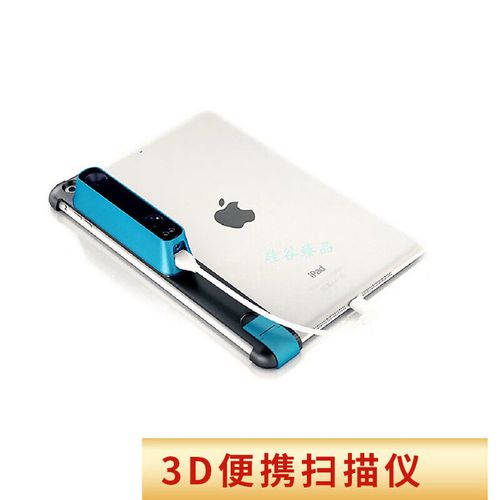

步骤 1：安装传感器
- 将 Structure Sensor 对准你 iOS 设备背部的摄像头位置。
- 将传感器底部的滑块推入设备背部的凹槽中，直到听到“咔哒”一声,表示已固定牢固。
- 确保传感器与设备完全贴合,没有松动。
步骤 2：充电与固件更新
- 使用附带的 USB-C 线连接传感器和充电头/电脑 USB 端口。
- 首次使用或长时间未使用时，必须充满电（指示灯显示为绿色）。
- 固件更新至关重要，它修复错误并提升性能，首次连接时，App 通常会提示更新,请按照屏幕指示完成更新。
步骤 3：连接 App
- 在你的 iPad 上从 App Store 下载并打开 "Occipital" App。
- 首次打开时，App 会请求权限（如摄像头、位置等）,请允许。
- App 会自动检测已连接的 Structure Sensor，如果连接成功，主界面会显示实时深度图像（通常是黑白的）。
- 如果连接失败：
- 确保传感器已正确安装并固定。
- 确保传感器已充满电。
- 重启你的 iPad 和传感器（拔下再插上）。
- 检查 iOS 版本是否为最新。
- 如果连接失败：
第四部分：首次扫描实践（使用 Occipital App）
让我们来扫描一个简单的物体,比如一个咖啡杯。
步骤 1：选择扫描模式 在 Occipital App 主界面,你会看到几种扫描模式：
- Room Scan：扫描整个房间，自动生成带纹理的 3D 模型,适合扫描较大的空间。
- Object Scan：扫描单个物体，生成高精度的 3D 模型,这是我们的首选。
- Raw Data：获取未经处理的原始深度和图像数据,适合高级用户。
选择 "Object Scan"。
步骤 2：调整扫描参数 在 Object Scan 模式下,你可以调整一些设置：
- Resolution (分辨率)：选择“High”可以获得更精细的模型,但扫描速度稍慢。
- Filter (过滤)：选择“Medium”可以过滤掉一些环境噪声,使模型更平滑。
步骤 3：开始扫描
- 将手机/平板对准你要扫描的物体。
- 保持距离：最佳扫描距离通常在 0.5 米到 1.5 米之间,太近或太远都会影响精度。
- 缓慢移动：像拍电影一样，缓慢地、平稳地围绕物体移动，确保从各个角度（顶部、底部、正面、背面）都进行扫描，App 屏幕上会有一个进度环,提示你是否已覆盖所有区域。
- 避免过曝：不要将传感器正对强光（如太阳灯），否则红外信号会受干扰,导致扫描失败或出现大量噪点。
- 保持稳定：移动速度越均匀，扫描效果越好,可以使用三脚架获得最佳效果。
步骤 4：完成扫描 当 App 提示你已经覆盖了足够的区域后，点击屏幕上的停止按钮，App 会自动进行后处理，将扫描数据合成为一个完整的 3D 模型。
步骤 5：查看与导出
- 查看：处理完成后，你就可以用手指旋转、缩放、平移你的 3D 模型了。
- 导出：点击导出按钮，你可以将模型导出为多种格式，方便在其他软件中使用：
- .obj：最通用的 3D 模型格式,带纹理。
- .ply：另一种通用的点云和网格格式。
- .usdz：苹果推出的 AR 格式，可在 iOS 设备和网页上直接查看。
- .pdf：生成带尺寸标注的 2D 图纸。
第五部分：高级技巧与最佳实践
提高扫描质量
- 光线充足：虽然传感器使用红外光,但充足的环境光能让彩色纹理更清晰。
- 纹理丰富的表面：扫描纯白、纯黑或反光的表面（如镜子、黑曜石）会很困难,尽量选择有纹理的物体。
- 扫描顺序：先扫描整体轮廓，再逐步填充细节，对于复杂物体，可以先扫描侧面，再单独扫描顶部和底部,最后在软件中合并。
- 使用标记点：对于大型物体或场景，可以在周围贴上一些黑色的标记点，Structure Sensor 可以识别这些标记点，帮助它更好地对齐不同视角的扫描数据,从而生成更精确的模型。
常见问题与解决方案
- 问题：扫描结果有大量噪点或“孔洞”。
- 原因：距离太远、光线太强、物体表面反光或过于平滑。
- 解决：靠近一些、避免强光、尝试从不同角度多次扫描同一个区域。
- 问题：扫描无法开始或经常中断。
- 原因：传感器电量不足、连接松动、环境红外干扰（如阳光直射）。
- 解决：确保电量充足，重新固定传感器,改变扫描位置。
- 问题：导出的模型尺寸不准确。
- 原因：没有进行比例校准。
- 解决：在扫描前，使用 App 中的“测量工具”或“标尺”功能，扫描一个已知长度的物体（如一张 A4 纸，29.7cm）,为模型设定一个准确的基准比例。
第六部分：开发者资源（如果你是程序员）
如果你是一名开发者，并希望在自己的 App 中集成 Structure Sensor 的功能,可以按照以下步骤操作：
- 安装 Xcode：从 Mac App Store 下载并安装最新版的 Xcode。
- 注册 Apple Developer 账户：如果你还没有，需要注册一个付费的 Apple Developer 账户才能在真机上测试。
- 下载 Structure SDK：访问 Occipital 的开发者网站，注册并下载最新的 Structure SDK。
- 创建新项目：在 Xcode 中创建一个新的 iOS 项目。
- 集成 SDK：将下载的 SDK 文件（
.framework）拖入你的 Xcode 项目中，并确保在 "Build Phases" -> "Link Binary With Libraries" 中添加了必要的框架。 - 编写代码：参考 SDK 中提供的示例代码和文档，学习如何初始化传感器、获取深度流、处理数据并渲染 3D 内容。
- 真机调试：将你的 iOS 设备连接到 Mac，选择该设备作为运行目标,然后点击运行按钮。
Occipital 官方网站提供了非常详尽的开发者文档、API 参考和教程,是学习的最佳资源。
Structure Sensor 是一款功能强大的工具，将你的 iPad 变身为一台专业的 3D 扫描仪，通过本教程，你应该已经掌握了从开箱设置到进行首次扫描的全过程，关键在于多练习，尝试扫描不同类型的物体，探索 App 中的各种功能，并学习如何处理和导出你的 3D 作品。
无论是用于专业工作还是个人兴趣，Structure Sensor 都能为你打开一扇通往三维世界的大门,祝你玩得开心！
