从零开始驾驭Zynq UltraScale：一份面向初学者与工程师的终极实战教程

** 不止于理论，更聚焦实战，本文将带你深入理解Zynq UltraScale架构，掌握PS与PL协同开发的核心技能，并亲手点亮你的第一个LED。

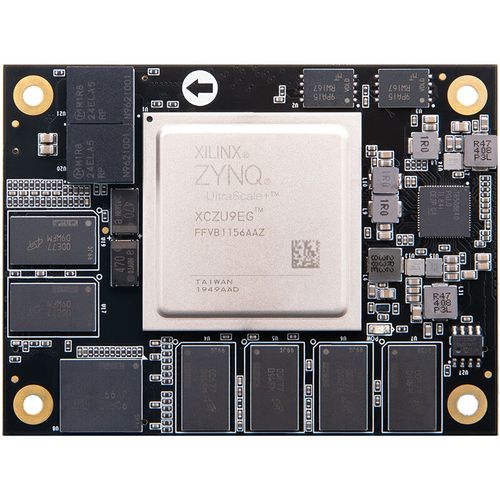

（图片来源网络，侵删）

核心关键词： zynq ultrascale 教程, zynq ultrascale, zynq, fpga, arm, 嵌入式开发, vivado, petalinux, ps-pl协同设计

摘要

你是否对将ARM处理器的灵活性与FPGA的并行计算能力完美结合充满好奇？Zynq UltraScale+ MPSoC（多处理器片上系统）正是实现这一梦想的终极平台，其复杂的架构和双核（PS+PL）的设计理念，常常让初学者望而却步，别担心，这份详尽的“Zynq UltraScale教程”将为你拨开迷雾，我们将从架构讲起，手把手带你搭建开发环境，完成第一个经典的“Hello World”——LED点灯实验，并为你规划一条清晰的学习路径，无论你是电子工程专业的学生，还是希望跨界FPGA领域的嵌入式工程师，本教程都将是你开启Zynq UltraScale大门的钥匙。

第一章：为什么选择Zynq UltraScale？—— 理解其革命性架构

在开始动手之前,我们必须先理解“敌人”（也就是我们要学习的平台），Zynq UltraScale+不仅仅是一块FPGA，它是一个高度集成的异构计算系统。

1 核心灵魂：Processing System (PS)

你可以把PS看作是这块芯片的“大脑”和“操作系统核心”，它基于ARM架构，集成了强大的处理单元：

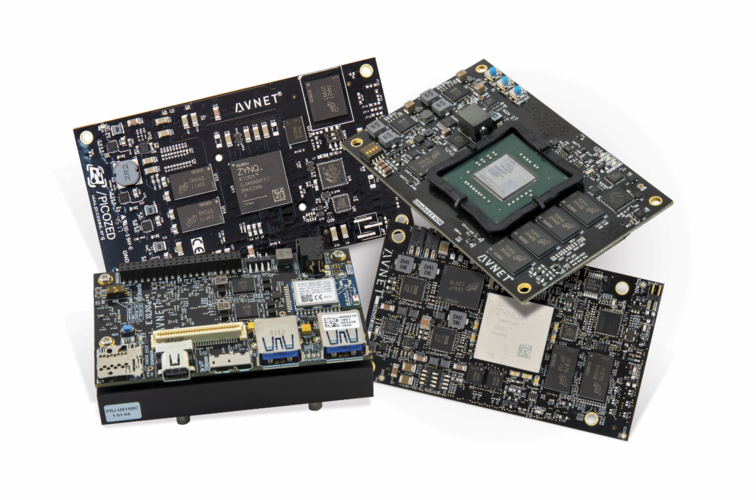

（图片来源网络，侵删）

应用处理器： 通常包括 ARM Cortex-A53（高性能64位应用处理器）和 ARM Cortex-R5（实时处理器），A53负责运行Linux等复杂操作系统，处理高层应用逻辑；R5则负责实时性要求极高的任务，如电机控制、数据采集等。
图形、视频和显示处理单元： 内置的 Mali-400 MP2 GPU 和 视频编解码器，使其成为视频处理、图像识别、HMI（人机交互界面的）的理想选择。
丰富的外设接口： USB 3.0, Gigabit Ethernet, PCIe, SDIO, UART, SPI, I2C等一应俱全，轻松实现与外部世界的高速通信。

小结： PS是一个功能完备的SoC（片上系统），你可以像开发普通的ARM嵌入式系统一样去使用它。

2 无限潜能：Programmable Logic (PL)

PL就是传统意义上的FPGA部分,它由可编程的逻辑单元（LUT）、块RAM、DSP48E2 slices和高速收发器（GTH/GTY）等构成。

硬件并行性： PL可以并行执行成千上万个任务，这是CPU无法比拟的，可以同时处理多个高速数据流、实现复杂的算法加速（如FFT、卷积）。
定制化硬件： 你可以根据需求“创造”出任何数字电路，从简单的逻辑门到复杂的处理器核。
高速接口： UltraScale系列集成的GTH/GTY收发器，支持高达几十Gbps的串行通信，适用于5G、数据中心等前沿领域。

小结： PL是实现硬件加速和功能定制的“画布”，让你的设计性能和灵活性达到新的高度。

3 魔力之源：PS-PL协同设计

Zynq UltraScale的真正威力，在于PS与PL之间的高速、低延迟连接。

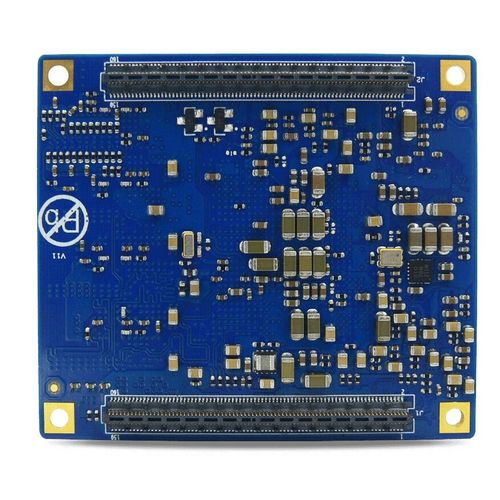

（图片来源网络，侵删）

AXI (Advanced eXtensible Interface) 总线： 这是PS与PL通信的“高速公路”，通过AXI总线，PS可以像读写内存一样，访问PL中自定义的寄存器和数据模块，实现数据的无缝交互。
应用场景：
- 硬件加速： PS（A53）运行主程序，当需要执行一个耗时计算时，将数据通过AXI总线发送给PL中定制的一个加速器，PL完成计算后返回结果，PS在此期间可以去处理其他任务，效率极高。
- 外设扩展： PS上缺少某个特殊接口（如Cameral Link, 高速ADC）？可以在PL中实现这个接口的控制器，并通过AXI总线与PS通信。
- 实时控制： PS（R5）负责实时控制，PL负责高速数据采集和预处理，两者配合，实现低延迟的闭环系统。

第二章：准备你的战甲——Zynq UltraScale开发环境搭建

“工欲善其事，必先利其器。” 正确的环境配置是成功的第一步。

1 硬件准备

开发板： 推荐使用 Xilinx ZCU102 或 ZCU104 开发板，它们功能全面，资料丰富，是学习和开发的理想选择。
配件： Micro-USB线（用于UART通信）、以太网线、电源适配器、一台高性能PC（建议16GB以上内存，因为Vivado和PetaLinux都比较吃资源）。

2 软件准备

你需要从Xilinx官网（https://www.xilinx.com）下载并安装以下核心软件：

Vivado Design Suite： 这是进行FPGA和Zynq设计的“瑞士军刀”。
- 版本选择：推荐 Vivado 2025.2 或更高版本，它们对UltraScale系列的支持更完善。
- 安装选项：安装时请务必勾选 “Zynq UltraScale+ MPSoC” 器件支持，以及 “Vivado HLx System Editions”（或单独安装Vivado SDK），建议安装完整的Vivado套件，避免后续麻烦。
Vitis Unified Software Platform (可选但推荐)： Vitis是Xilinx推出的新一代开发平台，统一了软件和硬件的开发流程，对于高级用户，Vitis提供了更现代的C/C++/Python在PL上编程的能力（AI Engine, HLS等），初学者可以先从Vivado入手，再进阶学习Vitis。
PetaLinux Tools (可选)： 如果你想在PS上运行Linux操作系统，就需要PetaLinux工具，它用于构建定制的Linux内核、设备树和根文件系统。

安装提示： Xilinx软件安装包巨大，请确保有稳定的网络环境和足够的磁盘空间。

第三章：你的第一个Zynq项目——PS-PL协同点亮LED

理论讲完了,让我们来点实际的，我们将创建一个最经典的项目：通过PS的软件，控制PL中的一个LED灯亮灭。

1 创建Vivado工程

打开Vivado,选择 Create Project。
命名你的工程（Zynq_LED_Blink），并选择存放路径。
在 Project Type 界面，选择 RTL Project，然后勾选 “Do not specify sources at this time”。
在 Default Part 界面，点击 Boards，然后搜索并选择你的开发板型号（xilinx.com:zcu102:part0:1.1），Vivado会自动配置好所有相关器件参数。
完成创建。

2 创建并导出PS (MSS - Microprocessor Subsystem)

在左侧 Flow Navigator 窗口中，双击 Block Design。
在弹出的窗口中,搜索并添加 Zynq UltraScale+ MPSoC IP核。
双击这个IP核,进行配置，这是整个设计的核心。
- PS-PL Configuration: 确保勾选了 “M_AXI_GP0” 和 “S_AXI_GP0”，这是PS通过AXI总线访问PL的接口，GP0用于主模式（PS访问PL），GP1用于从模式（PL访问PS），我们先用GP0。
- Peripherals: 根据需要配置，至少保留 MIO（用于连接板载外设如LED, Switch, Button）和 DDR。
点击 OK，然后点击 Block Design 窗口上方的 Validate Design，等待验证通过。
点击 Generate Block Design。
设计生成后,在源窗口中找到并打开 system.bd，右键点击 Zynq UltraScale+ MPSoC，选择 Export Hardware，在弹出的窗口中，勾选 “Include bitstream”（虽然我们还没生成bitstream，但养成好习惯），然后点击 OK，这一步会自动生成包含PS配置的HDF（Hardware Description File）文件。

3 创建PL逻辑并连接

我们在PL中创建一个简单的LED控制器。

在Vivado主界面,点击 Create Block Design，命名为 pl_led_controller。
添加以下IP核：
- AXI GPIO：这是一个可配置的通用输入/输出接口，用于控制LED，双击配置，将 GPIO Width 设置为 1（因为我们只控制一个LED），方向设置为 Out。
- AXI Interconnect：用于连接PS的M_AXI_GP0接口和我们创建的AXI GPIO接口。
连接接口：
- 将 M_AXI_GP0 的 M_AXI_GP0_ACLK 等时钟和复位信号，连接到 AXI Interconnect 和 AXI GPIO。
- 将 M_AXI_GP0 的 M_AXI_GP0 通道，连接到 AXI Interconnect 的 S_AXI 端口。
- 将 AXI Interconnect 的 M_AXI 端口，连接到 AXI GPIO 的 S_AXI 端口。
同样,Validate 和 Generate 这个Block Design。
回到顶层的 system.bd，点击 Add IP，选择 “Imported IP”，找到并导入刚刚创建的 pl_led_controller。
将 pl_led_controller 的 S_AXI_ACLK 等信号连接到PS的对应接口。
Validate 和 Generate 顶层设计。

4 生成Bitstream并导出

在 Flow Navigator 中，点击 Generate Bitstream，这个过程会综合你的设计，生成最终的 .bit 文件，可能需要一些时间。
生成成功后,再次右键点击 Zynq UltraScale+ MPSoC IP核，选择 Export Hardware，确保勾选了 “Include bitstream”，并覆盖之前的HDF文件。

5 使用Vitis SDK（或Vivado SDK）编写应用程序

在Vivado的 Flow Navigator 中，点击 Launch SDK。
SDK会自动导入我们之前导出的HDF,并创建一个C/C++工程。

创建一个新的C源文件（main.c），编写如下代码：

#include "xparameters.h"
#include "xgpio.h"
#include "xil_printf.h"
// 定义AXI GPIO设备的ID和LED的引脚
#define LED_DEVICE_ID      XPAR_AXI_GPIO_0_DEVICE_ID
#define LED_CHANNEL        1 // AXI GPIO的通道1
#define LED_BIT            0 // 控制第一个LED
XGpio GpioOutput; // AXI GPIO实例
int main(void) {
    u32 led_state = 0;
    // 初始化AXI GPIO驱动
    int status = XGpio_Initialize(&GpioOutput, LED_DEVICE_ID);
    if (status != XST_SUCCESS) {
        xil_printf("GPIOS Initialization Failed\r\n");
        return XST_FAILURE;
    }
    // 设置GPIO通道为输出方向
    XGpio_SetDirection(&GpioOutput, LED_CHANNEL, 0x0); // 0x0表示输出
    while (1) {
        // 切换LED状态
        led_state ^= 1;
        // 向GPIO写入数据，控制LED亮灭
        XGpio_DiscreteWrite(&GpioOutput, LED_CHANNEL, led_state);
        // 打印信息
        xil_printf("LED is %s\r\n", led_state ? "ON" : "OFF");
        // 延时
        for (int i = 0; i < 10000000; i++);
        return XST_SUCCESS;
    }
}

右键点击工程,选择 Build Project，编译成功后，点击 Run As -> Launch on Hardware (System Debugger)。
如果一切顺利,你将看到开发板上的LED开始闪烁，并且在SDK控制台会打印出“LED is ON/OFF”的信息。

恭喜你！你已经成功完成了第一个Zynq UltraScale的PS-PL协同设计项目！

第四章：进阶之路与学习资源

点亮LED只是开始,Zynq UltraScale的广阔世界等待你去探索。

学习路径建议：
1. PetaLinux入门： 学习如何构建和部署一个定制的Linux系统到PS上，学习设备树的概念，编写Linux设备驱动来控制PL中的外设。
2. PL硬件加速： 学习使用Vivado HLS (High-Level Synthesis)，用C/C++描述算法，自动生成高性能的硬件电路。
3. Vitis AI与AI Engine： 探索Zynq UltraScale+和Versal上的AI Engine，这是进行AI推理加速的利器。
4. 高速接口设计： 学习使用GTY收发器，实现PCIe、100G以太网等高速通信。
宝贵资源：
- 官方文档 (UGs - User Guides)： Xilinx官网提供了所有IP核和平台的详细文档，这是最权威的资料。
- Xilinx Developer Forum： 全球最大的Xilinx技术社区，遇到任何问题，这里都有可能找到答案或得到官方工程师的帮助。
- GitHub： 搜索Xilinx官方提供的示例工程和参考设计。
- 国内社区： 如“电子发烧友”、“FPGA技术论坛”等，有很多国内工程师分享的教程和经验。

Zynq UltraScale+ MPSoC代表了现代嵌入式系统设计的最高水平，它模糊了硬件与软件的界限，赋予了工程师前所未有的设计自由度，本教程为你铺设了从理论到实践的坚实基石，点亮了你的第一个LED。

学习FPGA和Zynq是一个“动手”远胜于“看书”的过程，不要害怕失败，每一次编译报错、每一次调试失败，都是通往成功的阶梯，就去拥抱你的Zynq开发板，去创造属于你的精彩项目吧！
