Compute Shader 完整教程：从入门到精通

第一部分：核心概念
（图片来源网络，侵删）
- 1 什么是 Compute Shader？
- 2 为什么需要 Compute Shader？（优势）
- 3 Compute Shader 与传统渲染流水线的区别
- 4 关键概念：线程、线程组、线程组ID
第二部分：HLSL 基础语法
- 1 结构体与数据类型
- 2 内置变量（numthreads, SV_DispatchThreadID, SV_GroupThreadID, SV_GroupID）
- 3 核心函数：numthreads 和 kernel
第三部分：Unity 中的 Compute Shader 资源
- 1 创建 Compute Shader 文件
- 2 ComputeShader 类与 C# 脚本的交互
- 3 关键资源类型：ComputeBuffer
- 4 资源绑定与 ComputeShader.Set... 方法
第四部分：第一个完整示例：并行加法
- 1 C# 脚本：准备数据与调度计算
- 2 Compute Shader：编写核心计算逻辑
- 3 运行与结果验证
第五部分：进阶示例：图像模糊处理
（图片来源网络，侵删）
- 1 理解图像纹理在 Compute Shader 中的访问
- 2 使用 RWTexture2D
- 3 编写模糊算法
- 4 C# 脚本中的纹理设置与调度
第六部分：性能优化与最佳实践
- 1 内存带宽瓶颈
- 2 内存合并访问
- 3 线程组大小的选择
- 4 同步操作：GroupMemoryBarrier()
- 5 资源的生命周期管理

第一部分：核心概念

1 什么是 Compute Shader？

Compute Shader（计算着色器）是一种运行在 GPU 上的、用于通用并行计算的着色器程序，它不参与传统的渲染流水线（顶点处理、光栅化、片段着色），而是像一个独立的“微型处理器”，专门用来执行大规模的并行计算任务。

你可以把它想象成一种专门为 GPU 设计的“函数”，这个函数可以被成千上万个核心同时执行。

2 为什么需要 Compute Shader？（优势）

极致的并行性：GPU 拥有数千个计算核心，非常适合处理“数据密集型”和“高度并行”的任务，对数百万个粒子进行物理模拟、处理大型数据集、进行科学计算等。
高吞吐量：相比 CPU，GPU 能以更低的延迟处理海量数据。
释放 CPU：将复杂的计算任务 offload 到 GPU，让 CPU 可以专注于游戏逻辑、AI、物理等其他任务，从而提升整体帧率和流畅度。

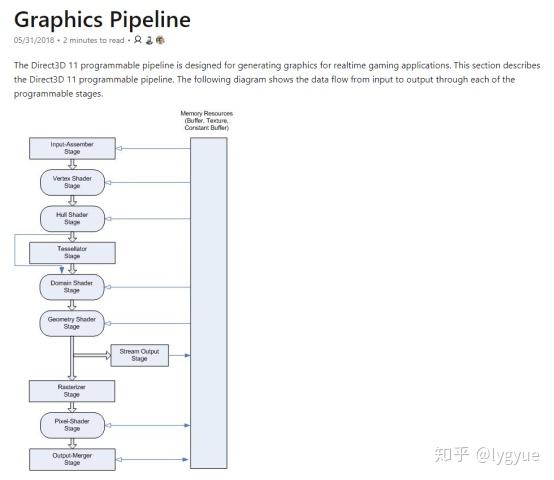

3 Compute Shader 与传统渲染流水线的区别

特性	顶点/片段着色器	Compute Shader
主要用途	渲染图形	通用计算
输入数据	顶点数据、纹理、插值后的变量	任意 `Buffer` 或 `Texture`
输出数据	渲染到屏幕或 Render Target	写入 `Buffer` 或 `Texture`
执行流程	固定流水线（顶点->光栅化->片段）	灵活的“内核”调度
访问控制	只能读/写特定资源	可以读写任意绑定的资源

4 关键概念：线程、线程组、线程组ID

这是理解 Compute Shader 工作方式的核心。

（图片来源网络，侵删）

Thread（线程）：Compute Shader 中的基本执行单元，一个线程就是一次 kernel 函数的一次调用，GPU 中的成千上万个核心同时执行成千上万个线程。
Thread Group（线程组）：GPU 硬件在调度时，不会一次性启动所有线程，而是以“组”为单位，一个线程组内的线程会被安排在同一个 GPU 处理簇上，可以高效地共享资源（如共享内存）。
Dispatch（调度）：从 C# 脚本中发起计算任务的过程，你告诉 GPU：“请启动 X 个线程组，每个线程组包含 Y 个线程”。
ID 变量：
- SV_DispatchThreadID：全局唯一的线程 ID，范围从 (0, 0, 0) 到 (totalThreadsX-1, ...)，这是最常用的 ID，用于定位全局数据。
- SV_GroupThreadID：线程在其所属的线程组内的本地 ID，范围从 (0, 0, 0) 到 (numthreads.x-1, ...)。
- SV_GroupID：线程组的 ID，范围从 (0, 0, 0) 到 (groupCountX-1, ...)。

形象比喻：想象一个巨大的电影院（所有线程）。

SV_DispatchThreadID 是你的座位号（15排8座），是唯一的。
SV_GroupID 是你所在的影厅号（3号厅）。
SV_GroupThreadID 是你在影厅内的座位号（5排3座）。

第二部分：HLSL 基础语法

Compute Shader 使用 HLSL（High-Level Shading Language）编写，与 Unity 的 ShaderLab 中的 HLSL 基本一致。

1 结构体与数据类型

// 定义一个结构体，用于在 C# 和 Shader 之间传递数据
struct MyData {
    float3 position;
    float velocity;
};
// 常用数据类型
int, uint, float, double
float2, float3, float4 // 向量
int3, uint3 // 整数向量
float4x4   // 矩阵
StructuredBuffer<float> // 只读缓冲区
RWStructuredBuffer<float> // 可读写缓冲区

2 内置变量

这些是编译器自动提供的变量,用于获取线程信息。

numthreads(x, y, z)：一个 关键字，用于定义一个线程组包含多少个线程。numthreads(8, 8, 1) 表示每个线程组有 8x8=64 个线程。x, y, z 的乘积通常是 64 的倍数（如 64, 128, 256, 512）以获得最佳性能。
SV_DispatchThreadID：获取全局线程 ID。
SV_GroupThreadID：获取线程组内的本地线程 ID。
SV_GroupID：获取线程组 ID。

3 核心函数：`numthreads` 和 `kernel`

numthreads：在 kernel 函数前定义，如上所述。
kernel：一个 C# 可调用的函数，一个 Compute Shader 文件可以包含多个 kernel。

// 定义一个名为 MyKernel 的计算核心
[numthreads(8, 8, 1)]
kernel void MyKernel (RWStructuredBuffer<float> outputBuffer)
{
    // 获取当前线程的全局ID
    uint id = SV_DispatchThreadID.x;
    // 执行计算...
    outputBuffer[id] = id * id;
}

第三部分：Unity 中的 Compute Shader 资源

1 创建 Compute Shader 文件

在 Unity 的 Project 窗口中，右键 -> Create -> Shader -> Compute Shader。

2 `ComputeShader` 类与 C# 脚本的交互

C# 脚本是 Compute Shader 的“指挥官”，它负责：

加载 .compute 文件。
创建和管理数据资源（主要是 ComputeBuffer）。
将数据资源绑定到 Shader 的特定变量槽。
调度 kernel 执行。

using UnityEngine;
public class MyComputeController : MonoBehaviour
{
    public ComputeShader myComputeShader;
    // ... 其他代码
}

3 关键资源类型：`ComputeBuffer`

ComputeBuffer 是 GPU 和 CPU 之间交换数据的核心桥梁，它是一块连续的内存，可以在 C# 中创建，然后传递给 Compute Shader 进行读写。

创建和释放：

// 创建一个包含 1000 个 float 的缓冲区
ComputeBuffer myBuffer = new ComputeBuffer(1000, sizeof(float));
// 使用完后一定要释放！
myBuffer.Release();

构造函数参数：count（元素数量）和 stride（每个元素的大小，通过 sizeof(type) 获取）。

4 资源绑定与 `ComputeShader.Set...` 方法

在 C# 中，你需要将数据告诉 GPU，这通过一系列 Set 方法完成。

设置 Kernel：

int kernelHandle = myComputeShader.FindKernel("MyKernel");

绑定 Buffer：

// 将 C# 创建的 myBuffer 绑定到 Shader 中名为 "OutputBuffer" 的变量
myComputeShader.SetBuffer(kernelHandle, "OutputBuffer", myBuffer);

Shader 中的变量需要用 [numthreads(...)] 修饰，并且通常是 RWStructuredBuffer 或 StructuredBuffer。

绑定 Texture：

// 绑定一个可读写的 2D 纹理
myComputeShader.SetTexture(kernelHandle, "ResultTexture", myRenderTexture);

Shader 中的变量需要是 RWTexture2D<float4>。

设置其他简单值：
```
myComputeShader.SetInt("_MyInt", 42);
```

调度执行：

// 参数分别是: threadGroupsX, threadGroupsY, threadGroupsZ
// 线程组数量 = 总线程数 / 每个线程组的线程数
myComputeShader.Dispatch(kernelHandle, 125, 1, 1);

如果每个线程组有 64 个线程，总线程数是 8000，那么需要 8000 / 64 = 125 个线程组，所以第一个参数是 125。

第四部分：第一个完整示例：并行加法

这个例子将展示最基本的数据处理：将两个数组相加，结果存入第三个数组。

目标：Result[i] = A[i] + B[i]

1 C# 脚本：`ComputeAddExample.cs`

using UnityEngine;
public class ComputeAddExample : MonoBehaviour
{
    public ComputeShader addComputeShader;
    public int arraySize = 1024;
    private ComputeBuffer bufferA;
    private ComputeBuffer bufferB;
    private ComputeBuffer resultBuffer;
    void Start()
    {
        // 1. 初始化数据
        float[] dataA = new float[arraySize];
        float[] dataB = new float[arraySize];
        for (int i = 0; i < arraySize; i++)
        {
            dataA[i] = Random.value;
            dataB[i] = Random.value;
        }
        // 2. 创建 ComputeBuffer
        int stride = sizeof(float);
        bufferA = new ComputeBuffer(arraySize, stride);
        bufferB = new ComputeBuffer(arraySize, stride);
        resultBuffer = new ComputeBuffer(arraySize, stride);
        // 3. 将数据写入 Buffer
        bufferA.SetData(dataA);
        bufferB.SetData(dataB);
        // 4. 获取 Kernel Handle
        int kernelHandle = addComputeShader.FindKernel("CSAdd");
        // 5. 绑定 Buffer 到 Shader
        addComputeShader.SetBuffer(kernelHandle, "BufferA", bufferA);
        addComputeShader.SetBuffer(kernelHandle, "BufferB", bufferB);
        addComputeShader.SetBuffer(kernelHandle, "Result", resultBuffer);
        // 6. 调度计算
        // 我们需要 arraySize 个线程，每个线程计算一个元素
        // 假设 numthreads 是 64
        int threadGroupCount = Mathf.CeilToInt((float)arraySize / 64.0f);
        addComputeShader.Dispatch(kernelHandle, threadGroupCount, 1, 1);
        // 7. 读取结果
        float[] resultData = new float[arraySize];
        resultBuffer.GetData(resultData);
        // 8. 验证结果 (打印前5个)
        for (int i = 0; i < 5; i++)
        {
            Debug.Log($"Result[{i}] = {resultData[i]}, Expected = {dataA[i] + dataB[i]}");
        }
        // 9. 释放资源 (非常重要！)
        bufferA.Release();
        bufferB.Release();
        resultBuffer.Release();
    }
}

2 Compute Shader：`Add.compute`

// 在 Unity 中创建一个新的 Compute Shader 文件，并命名为 Add.compute
// 然后粘贴以下代码
#pragma kernel CSAdd
// 定义三个缓冲区
// RW 表示可读写，StructuredBuffer 表示只读
RWStructuredBuffer<float> Result;
StructuredBuffer<float> BufferA;
StructuredBuffer<float> BufferB;
[numthreads(64, 1, 1)] // 每个线程组包含 64 个线程
void CSAdd (uint3 id : SV_DispatchThreadID)
{
    // SV_DispatchThreadID.x 就是全局唯一的索引 i
    // 确保不越界
    if (id.x < Result.Length)
    {
        Result[id.x] = BufferA[id.x] + BufferB[id.x];
    }
}

3 运行与结果验证

将 Add.compute 文件拖入 Unity 项目。
创建一个空 GameObject，命名为 ComputeAddManager。
将 ComputeAddExample.cs 脚本附加到该 GameObject。
将 Add.compute 文件拖拽到脚本的 addComputeShader 字段上。
运行场景,查看 Console 窗口输出的日志，验证结果是否正确。

第五部分：进阶示例：图像模糊处理

这个例子将展示如何读写纹理,实现一个简单的图像模糊效果。

1 理解图像纹理在 Compute Shader 中的访问

在 Shader 中，我们需要一个 RWTexture2D 来读写像素数据。

RWTexture2D<float4> ResultTexture; // float4 代表 RGBA 颜色

在 C# 中，我们需要使用 RenderTexture 作为 RWTexture2D 的载体。

2 使用 `RWTexture2D`

如上所示,在 Shader 中声明，在 C# 中，通过 SetTexture 绑定。

3 编写模糊算法

我们将实现一个简单的 3x3 盒式模糊，每个像素的新值是其周围 8 个邻域像素和自身值的平均值。

Shader: Blur.compute

#pragma kernel CSMain
// 输入纹理（只读）
Texture2D<float4> InputTexture;
// 输出纹理（可读写）
RWTexture2D<float4> ResultTexture;
// 获取纹理尺寸
int _TextureWidth;
int _TextureHeight;
[numthreads(8, 8, 1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
    // id.xy 是像素的屏幕坐标
    int2 pixelCoords = (int2)id.xy;
    // 检查是否在纹理范围内
    if (pixelCoords.x >= _TextureWidth || pixelCoords.y >= _TextureHeight)
    {
        return;
    }
    float4 colorSum = float4(0, 0, 0, 0);
    int sampleCount = 0;
    // 3x3 核
    for (int x = -1; x <= 1; x++)
    {
        for (int y = -1; y <= 1; y++)
        {
            int2 sampleCoords = pixelCoords + int2(x, y);
            // 确保采样坐标不越界
            if (sampleCoords.x >= 0 && sampleCoords.x < _TextureWidth &&
                sampleCoords.y >= 0 && sampleCoords.y < _TextureHeight)
            {
                // 使用.Load() 方法进行整数坐标采样，非常高效
                colorSum += InputTexture.Load(int3(sampleCoords, 0));
                sampleCount++;
            }
        }
    }
    ResultTexture[pixelCoords] = colorSum / sampleCount;
}

4 C# 脚本中的纹理设置与调度

C# Script: BlurExample.cs

using UnityEngine;
public class BlurExample : MonoBehaviour
{
    public ComputeShader blurComputeShader;
    public Material displayMaterial; // 用于显示结果的材质
    private RenderTexture sourceRenderTexture;
    private RenderTexture resultRenderTexture;
    void Start()
    {
        // 1. 创建 RenderTexture
        int width = 512;
        int height = 512;
        sourceRenderTexture = new RenderTexture(width, height, 0);
        sourceRenderTexture.enableRandomWrite = true; // 允许从 Compute Shader 写入
        sourceRenderTexture.Create();
        // 初始化源纹理（绘制一个渐变或从某个纹理复制）
        // 这里我们简单地将相机输出渲染到源纹理上
        // 假设有一个主相机
        Camera.main.targetTexture = sourceRenderTexture;
        resultRenderTexture = new RenderTexture(width, height, 0);
        resultRenderTexture.enableRandomWrite = true;
        resultRenderTexture.Create();
        // 2. 获取 Kernel
        int kernelHandle = blurComputeShader.FindKernel("CSMain");
        // 3. 设置纹理尺寸
        blurComputeShader.SetInt("_TextureWidth", width);
        blurComputeShader.SetInt("_TextureHeight", height);
        // 4. 绑定纹理
        blurComputeShader.SetTexture(kernelHandle, "InputTexture", sourceRenderTexture);
        blurComputeShader.SetTexture(kernelHandle, "ResultTexture", resultRenderTexture);
        // 5. 调度
        // 线程组数量 = (纹理宽度 / numthreads.x, 纹理高度 / numthreads.y)
        int threadGroupsX = Mathf.CeilToInt((float)width / 8.0f);
        int threadGroupsY = Mathf.CeilToInt((float)height / 8.0f);
        blurComputeShader.Dispatch(kernelHandle, threadGroupsX, threadGroupsY, 1);
        // 6. 显示结果
        displayMaterial.mainTexture = resultRenderTexture;
    }
    void OnRenderImage(RenderTexture src, RenderTexture dest)
    {
        // 将处理后的结果绘制到屏幕上
        Graphics.Blit(resultRenderTexture, dest);
    }
    void OnDestroy()
    {
        // 释放资源
        if (sourceRenderTexture != null) sourceRenderTexture.Release();
        if (resultRenderTexture != null) resultRenderTexture.Release();
    }
}

操作步骤：

创建一个场景,添加一个 Quad 或 Plane，并创建一个新的 Material。
将 BlurExample.cs 脚本附加到主相机或一个空物体上。
将 Blur.compute 文件拖到脚本的 blurComputeShader 字段。
将刚刚创建的 Material 拖到脚本的 displayMaterial 字段。
将该 Material 应用到场景中的 Quad 上。
运行场景,你会看到 Quad 上的图像被模糊了。

第六部分：性能优化与最佳实践

1 内存带宽瓶颈

GPU 计算的瓶颈通常不是计算速度，而是从显存读取和写入数据的速度。尽量减少数据在 GPU 和 CPU 之间的来回传输。

2 内存合并访问

这是 GPU 编程最重要的优化技巧之一。

坏例子：每个线程访问一个不连续的内存位置。

// 假设 buffer stride 是 16 (float4)
// 线程 0 访问 buffer[0], 线程 1 访问 buffer[16], 线程 2 访问 buffer[32] ...
// 这会导致大量的内存读取请求，效率极低。
RWStructuredBuffer<float4> MyBuffer;
MyBuffer[SV_DispatchThreadID.x * 4] = ...;

好例子：每个线程访问一个连续的内存位置。

// 线程 0 访问 buffer[0], 线程 1 访问 buffer[1], 线程 2 访问 buffer[2] ...
// GPU 可以将多个连续的请求合并成一次大的内存传输，效率极高。
RWStructuredBuffer<float4> MyBuffer;
MyBuffer[SV_DispatchThreadID.x] = ...;

规则：让相邻的线程访问相邻的内存。

3 线程组大小的选择

numthreads 的选择会影响性能，通常选择 64, 128, 256, 512 等值，对于大多数现代 GPU，numthreads(8, 8, 1) (64 threads) 或 numthreads(16, 8, 1) (128 threads) 是很好的起点，具体哪个最好需要通过性能分析来确定。

4 同步操作：`GroupMemoryBarrier()`

当线程组内的线程需要共享数据时（通过 groupshared 变量），它们需要同步，一个线程写入共享内存后，必须确保其他所有线程都读取到了最新的数据，才能继续执行。

GroupMemoryBarrier() 会暂停一个线程组内的所有线程，直到所有线程都执行到这个屏障点之后，这确保了共享内存的写入对所有后续读取都是可见的。

示例：一个简单的归约求和（虽然 Unity 内置函数更高效，但此例用于展示同步）。

groupshared float partialSum;
[numthreads(64, 1, 1)]
void MyKernel (uint3 id : SV_DispatchThreadID)
{
    // 1. 每个线程写入自己的值
    partialSum = MyBuffer[id.x];
    // 2. 同步！确保所有线程都完成了第一步
    GroupMemoryBarrier();
    // 3. 现在可以进行规约操作（两两相加）
    // ... (省略规约逻辑)
}

5 资源的生命周期管理

务必在不再需要 ComputeBuffer 或 RenderTexture 时调用 Release() 方法，否则会导致内存泄漏，长时间运行后可能导致程序崩溃，最好的地方是在 OnDestroy() 方法中释放。

Compute Shader 是一个功能强大的工具，它打开了 GPU 通用计算的大门，掌握它的关键在于：

理解并行模型：将问题分解为可以由成千上万个独立线程同时处理的小任务。
精通数据流：熟练使用 ComputeBuffer 和 RenderTexture 在 CPU 和 GPU 之间高效地传递数据。
掌握 HLSL 语法：特别是内置 ID 变量和资源类型声明。
遵循最佳实践：尤其是内存合并访问，这是获得高性能的核心。

希望这份教程能帮助你顺利入门 Compute Shader 的世界！

Compute Shader如何入门与实战应用？
