在开始之前，请务必仔细阅读以下警告和准备工作！

（图片来源网络，侵删）

⚠️ 重要警告与风险提示

高风险操作：此操作需要专业的焊接/拆焊技能，热风枪温度控制不当、焊接时间过长或用力过猛，都可能直接烧毁主板上的其他芯片，导致手机彻底无法修复。
失去官方保修：任何自行拆机都会使你的手机失去所有官方保修。
数据备份：在操作前，请务必将手机数据完整备份到电脑或 iCloud，虽然操作本身不会抹除数据，但以防万一操作失误导致手机无法开机，你至少不会丢失数据。
工具要求：你需要一套完整的电子维修工具，特别是 热风枪 和 尖头烙铁，以及 焊锡丝、助焊剂、吸锡线/吸锡器，这些工具不是普通用户常备的。
配件质量：购买到的 WiFi 模块质量参差不齐，劣质模块可能导致换上后信号依旧不好、频繁断连甚至无法使用。

第一部分：准备工作

所需工具

iPhone 4s 专用螺丝刀：五角 Pentalobe 螺丝刀（用于底部螺丝）和十字 Phillips 螺丝刀。
撬棒/撬片：塑料或金属材质，用于安全地撬开屏幕和分离各层部件。
吸盘：用于吸起屏幕。
热风枪：必备！ 带有温度和风量调节功能，推荐使用 SMD Rework Station (如 Aoyue 968)。
尖头烙铁：功率在 30W-60W 之间，用于处理细小的焊点和清理焊盘。
焊锡丝：建议使用 0.3mm 或 0.5mm 的低温焊锡丝（如 63/37 锡铅合金，熔点约 183°C）。
助焊剂：必备！ 液体或膏状均可，能极大提高焊接成功率。
吸锡线/吸锡器：用于吸取多余的焊锡。
放大镜/显微镜：用于观察主板上的微小焊点和操作细节。
镊子：尖头、防静电的镊子。
新的 iPhone 4s WiFi 模块：确保购买的是专为 iPhone 4s 设计的型号。
防静电手环：防止静电损坏主板上的精密元件。
酒精和棉签：用于清洁。
耐高温胶带/美纹纸胶带：用于保护周围元件。

所需配件

新的 iPhone 4s WiFi 模块

第二部分：详细教程步骤

步骤 1：断电与拆机

关机：将 iPhone 4s 完全关机。
取下底部螺丝：使用五角 Pentalobe 螺丝刀拧下底部两颗螺丝。
打开屏幕：将吸盘吸附在屏幕 Home 键下方，轻轻向上拉，创造出一条缝隙，然后将撬片从缝隙中插入，沿着屏幕边缘慢慢滑动，以断开屏幕排线卡扣。注意： iPhone 4s 的屏幕排线很短，打开后需要立即将手机屏幕朝下放置在柔软的布上，防止排线被拉扯损坏。
断开电池连接：这是至关重要的一步！找到电池排线接口（通常在屏幕顶部附近），用撬片轻轻挑起白色塑料卡扣，然后拔下电池排线。断电可以防止在后续加热操作中发生短路，损坏主板。
取下屏幕：现在可以完全取下屏幕组件，将其放在一边。
断开其他排线：
- 拔下前置摄像头排线。
- 拔下 Home 键排线。
- 拔下屏幕显示排线。
取下主板：
- 拧下固定主板的几颗十字螺丝（通常在电池附近和机身两侧）。
- 小心地将主板从机身上取下,注意主板边缘和角落的排线（如振动马达、天线等），需要先拔掉它们。
- 将主板从机身上完全取出。

步骤 2：定位 WiFi 模块并准备移除

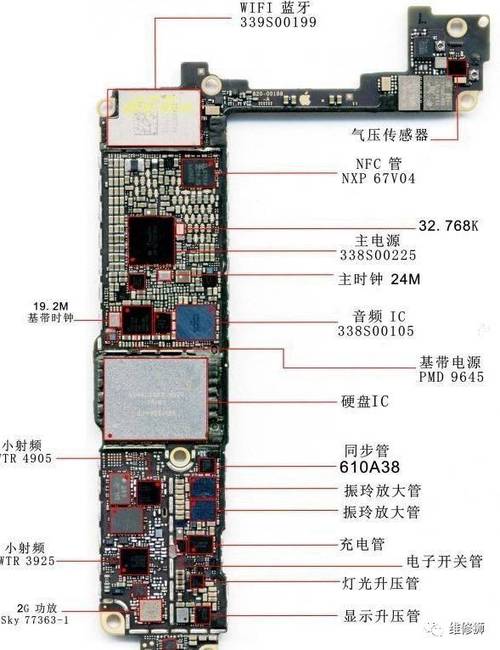

找到 WiFi 模块：将主板正面朝上，你会看到主板右下角有一个金属屏蔽罩，上面标有 A1662、A1661 或 A1325 等字样，这就是我们要更换的 WiFi 模块。
拆卸屏蔽罩：
- 屏蔽罩通常是用螺丝固定的,找到并拧下固定屏蔽罩的螺丝。
- 小心地将屏蔽罩取下,下面就是 WiFi 模块本体，它是一个小小的黑色方块，有 6 个或 8 个焊脚连接到主板上。
涂抹助焊剂：用牙签或小刷子，在 WiFi 模块的所有焊脚上均匀地涂抹一层助焊剂，助焊剂可以帮助热量传递，并让焊锡更容易流动。

步骤 3：拆除旧 WiFi 模块（核心步骤）

这是最考验技术的步骤,强烈推荐使用热风枪。

热风枪设置：
- 温度：设置为 300°C - 350°C，这个温度足以融化焊锡，但不会损坏主板上的焊盘和阻焊层。
- 风量：设置为 2-3 档，风量不宜过大，否则会吹走周围的小元件。
预热：打开热风枪，在主板上方 5-10 厘米处画圈预热整个区域约 30-60 秒，让主板均匀受热，避免局部温差过大导致开裂。
对准加热：
- 将热风枪喷嘴对准 WiFi 模块，保持 5-8 厘米的距离。
- 缓慢地、均匀地在模块上方画圈加热，确保热量均匀分布到所有焊脚。
- 加热约 30-60 秒后，你会看到焊脚上的焊锡开始熔化并变成光亮的银色。
移除模块：
- 当确认所有焊脚都熔化后,立即用尖头镊子轻轻夹住模块。
- 垂直向上平稳地将其提起。千万不要左右或用力撬动！
- 如果感觉还很粘,可以再稍微加热几秒钟。
清理焊盘：
- 模块取下后,主板上会留下焊锡和助焊剂的残留。
- 用烙铁和吸锡线,将焊盘上的旧焊锡清理干净，直到露出光亮的铜箔焊盘，确保每个焊脚的孔都是通透的。
- 用酒精和棉签清理干净焊盘上的助焊剂残留。

步骤 4：安装新的 WiFi 模块

新模块定位：将新的 WiFi 模块放在主板的焊盘上，确保方向正确（模块上的标记和主板上的一致），用镊子轻轻固定。
焊接新模块：
- 在新的焊脚上再涂一层薄薄的助焊剂。
- 将烙铁温度调节到 320°C - 350°C。
- 用烙铁尖蘸取少量焊锡,逐个地对准新模块的焊脚和主板的焊盘进行点焊。
- 技巧：快速地用烙铁尖接触焊脚和焊盘，焊锡会因助焊剂的作用迅速回流，形成光滑的焊点，一个焊点焊接时间不应超过 2-3 秒。
- 确保所有焊脚都形成了饱满、光滑的焊点，没有虚焊或连锡。
检查焊点：用放大镜仔细检查所有焊点是否牢固、有无短路。

步骤 5：装机与测试

重新安装屏蔽罩：将金属屏蔽罩装回原位，并拧紧螺丝。
反向操作装机：将主板放回手机机身，连接好所有之前拔掉的排线，然后用螺丝固定好主板。
重新连接电池：这是开机前的最后一步，将电池排线插回并锁好卡扣。
组装手机：按照拆卸的相反顺序，将屏幕、摄像头等部件装回。
开机测试：
- 按下开机键,尝试开机。
- 如果手机能正常进入系统,立即进入 “设置” > “通用” > “关于本机”。
- 滚动到最下方,查看 “Wi-Fi 地址” 是否显示正常，如果显示，说明模块被手机识别。
- 进入 “设置” > “Wi-Fi”，打开 Wi-Fi，搜索附近的网络，尝试连接一个网络，测试信号强度和连接稳定性。

常见问题与解决方案

问题1：无法开机
- 原因：可能是电池没接好、排线接触不良，或在焊接过程中短路。
- 解决：重新检查所有排线连接，特别是电池排线，仔细检查新模块焊点有无连锡导致短路。
问题2：Wi-Fi 地址显示为“无效”或空白
- 原因：新模块没有被识别，可能是模块型号错误、焊接虚焊或模块本身损坏。
- 解决：重新加热焊接一遍，确保焊点良好，如果还是不行，可能是模块质量问题，需要更换。
问题3：Wi-Fi 信号弱或不稳定
- 原因：除了模块本身问题，还有可能是主板上的天线排线松动或损坏，iPhone 4s 的 Wi-Fi 信号依赖于主板上连接到 WiFi 模块的天线。
- 解决：检查从主板边缘连接到 WiFi 模块区域的天线排线是否牢固插好，可以在天线接口处点一点助焊剂，然后用烙铁快速加焊一下，确保接触良好。
