【重要提示】
- 断开所有电源： 在开始任何操作前，请务必将电脑关机，并拔掉电源适配器，如果使用的是内置电池,建议将其移除。
- 防静电： 人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸一下金属水管或暖气片等接地物体,或者佩戴防静电手环。
- 备份数据： 拆机有风险,请务必备份您所有重要数据！
- 记录和拍照： 拆解过程中有很多小螺丝和排线，它们的位置和长短各不相同，强烈建议准备一个螺丝盒分类存放，并在每一步拆解前都拍照留念,以便后续安装。
- 工具准备： 准备好正确的工具,避免使用错误的工具导致螺丝滑丝或外壳损坏。
- 耐心和细心： ThinkPad的内部结构紧凑，需要耐心和细心，遇到卡住的地方不要强行撬动,先检查是否有遗漏的螺丝或未断开的排线。
【所需工具】
- 十字螺丝刀: PH00 和 PH000 两种规格，PH000 用于拧非常小的螺丝。
- 塑料撬棒/塑料卡片: 用于分离塑料卡扣,避免划伤外壳。
- 防静电手环 (可选但推荐): 防止静电损坏。
- 镊子: 用于夹取小螺丝和操作排线。
- 螺丝收纳盒: 用于分类存放不同长短和规格的螺丝。
- 吹气球/皮老虎 (可选): 用于清理内部灰尘。
【拆机步骤】
我们将按照从外到内、从简单到复杂的顺序进行拆解。
（图片来源网络，侵删）
第一步：准备工作与移除电池
- 将X230翻过来，D面（底面）朝上。
- 使用 PH000 螺丝刀，拧下电池仓盖板上的 一颗螺丝。
- 向上滑动并取下电池仓盖板。
- （强烈推荐） 拔下电池的排线，轻轻捏住排线插头根部垂直向上拔出,不要直接拉扯排线本身。
第二步：移除后盖与键盘
这一步是整个拆机的核心,也是最容易出错的地方。
-
移除后盖:
- 将电脑翻回正面，C面（键盘面）朝上。
- 使用塑料撬棒，从 屏幕转轴附近 的缝隙开始，小心地撬开C面和D面的卡扣，ThinkPad的卡扣非常紧密,需要耐心地沿着边缘一圈一圈地撬。
- 注意： 不要使用金属工具,以免划伤外壳。
- 当所有卡扣都松开后，轻轻抬起后盖，并注意连接 触摸板排线。
- 小心地将触摸板排线从主板上拔出（通常是向上或向外扣起一个小卡扣，然后抽出排线）。
- 完全断开排线后,取下整个C面后盖。
-

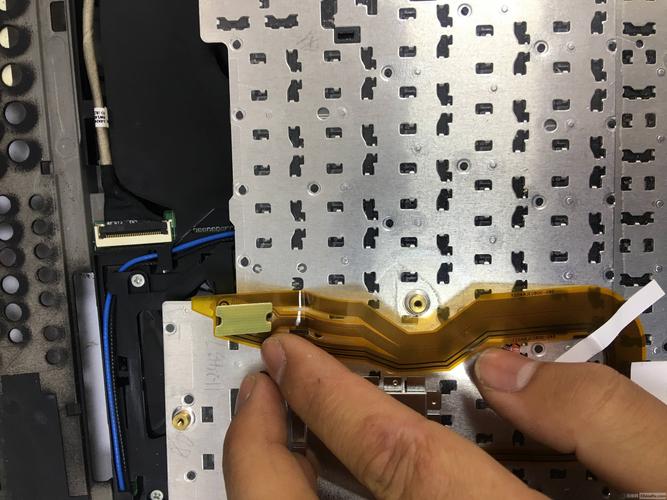

移除键盘:
- 现在你可以看到完整的键盘,键盘由几颗小螺丝固定。
- 使用 PH000 螺丝刀，拧下键盘四周的 4颗螺丝。
- 同样，键盘也通过一根排线连接到主板，找到排线插头,小心地将其拔出。
- 拔掉排线后,就可以将键盘轻轻向上抬起并取下。
第三步：移除掌托与触摸板
- 取下键盘后,你就能看到掌托和触摸板了。
- 掌托通常由几颗隐藏的螺丝固定，仔细观察,拧下这些螺丝。
- 轻轻向上抬起掌托，你会发现它也连接着一根触摸板排线（有些机型和键盘是同一根，但X230通常是独立的）。
- 小心地拔掉触摸板排线,然后取下整个掌托组件。

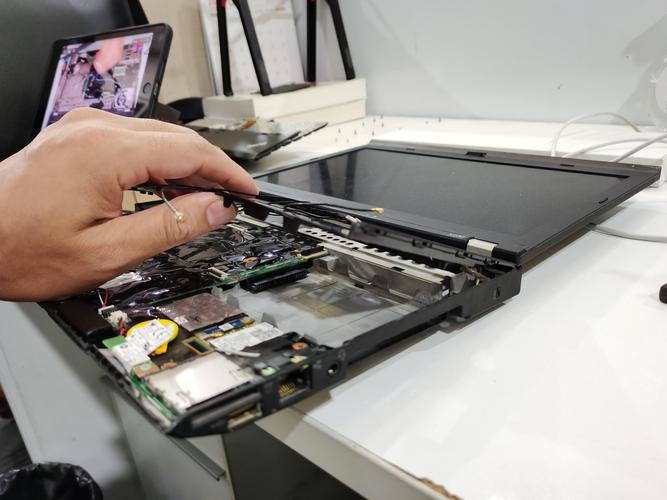

第四步：断开内部排线与移除散热模组
现在我们已经进入了电脑的核心区域。
（图片来源网络，侵删）
-
断开所有排线:
- 你会看到连接到屏幕、无线网卡、摄像头等的排线,每根排线都有一个小的卡扣。
- 正确操作： 先用指甲或撬棒将卡扣向上或向外轻轻拨开，然后垂直向上拔出排线。千万不要直接拉扯排线！
- 依次断开：
- 摄像头排线
- 无线网卡天线（两根，通常用黑色和白色胶带标记,记住它们连接的位置）
- 无线网卡本身（通常是金色的PCIe卡，用一颗螺丝固定,拔掉后取下）
- 屏幕排线（最粗的那根,连接到屏幕转轴下方）
- 开机键排线（一个非常小的排线）
-
移除散热模组:
- 散热模组由几颗螺丝固定,通常是较长的螺丝。
- 拧下散热风扇和散热片上的所有螺丝。
- 轻轻向上抬起散热模组，并小心地将它从CPU和GPU的芯片上取下，可能会有些粘,不要用力过猛。
- 取下后，可以清理风扇和散热片上的旧硅脂,并涂抹新的硅脂。
第五步：移除内存、硬盘与无线网卡
-
移除内存条:
内存条两侧有金属卡扣，向外掰开，内存条会自动弹起,然后斜向上拔出。
（图片来源网络，侵删） -
移除硬盘:
- 硬盘通常被一个金属笼子包裹。
- 先拧下固定金属笼子的螺丝,然后取出整个硬盘笼子。
- 在笼子内部，拧下固定硬盘的螺丝，即可取出2.5英寸机械硬盘或固态硬盘。
-
移除无线网卡:
如果之前没有移除，现在可以拧下固定无线网卡的螺丝，然后拔掉天线和排线,取下网卡。
第六步：移除主板与屏幕
-

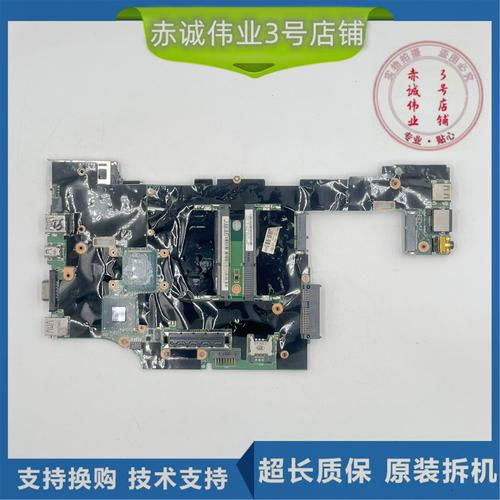

移除主板:
- 主板是最后也是最核心的部件。
- 拧下固定主板的 所有螺丝（注意长短和位置）。
- 小心地抬起主板的一端，然后慢慢将其从机身上滑出,注意不要拉扯到任何残留的排线。
-
移除屏幕 (可选):
- 如果需要更换屏幕或清洁屏幕背板,可以继续拆解。
- 屏幕通过转轴固定在机身上，通常有几颗螺丝，拧下这些螺丝,即可将屏幕组件与机身分离。
- 屏幕排线已经提前拔出,所以分离后不会有问题。
【安装与还原】
安装过程与拆解过程完全相反，请按照 【反向顺序】 进行：
安装屏幕 -> 安装主板 -> 安装硬盘、内存、无线网卡 -> 安装散热模组（并涂抹新硅脂）-> 连接所有内部排线 -> 安装掌托 -> 安装键盘 -> 连接触摸板和键盘排线 -> 安装后盖 -> 安装电池。
在拧上每一颗螺丝时，先用手轻轻拧紧，确保所有螺丝都归位，再用螺丝刀拧紧,避免用力过猛导致滑丝。
ThinkPad X230的内部设计虽然紧凑，但结构清晰，遵循教程一步步来并不困难，拆机最大的挑战在于耐心和细心,尤其是在处理C面后盖和那些脆弱的排线时。
祝您拆机顺利！如果您在某个步骤遇到困难,随时可以停下来拍照提问。
