重要提醒与准备工作
⚠️ 安全第一 ⚠️
（图片来源网络，侵删）
- 断开所有电源： 确保电脑已完全关机,并拔掉电源适配器。
- 释放静电： 在操作前，请触摸金属物体（如未上漆的暖气片）以释放您身体上可能积累的静电，避免静电对精密电子元件造成损坏,最好佩戴防静电手环。
- 准备工具： 您需要准备一套精密螺丝刀（包含十字和PH0、PH00等型号）、塑料撬棒、镊子，准备一个容器来分类存放不同长度的螺丝，这一点非常重要，因为不同位置的螺丝长度不同,混装可能会损坏主板。
- 数据备份： 虽然拆机本身不会删除数据，但操作失误可能导致电脑无法开机,强烈建议您提前备份所有重要数据。
- 保修失效： 拆机会导致您的电脑官方保修失效,请自行权衡利弊。
- 操作耐心： 笔记本内部结构精密，请务必耐心、轻柔,切勿使用蛮力。
第一步：准备工作与初步拆卸
-
将电脑倒置： 将笔记本背面朝上，放置在柔软的平面上（如毛巾或软垫）,以防止刮伤外壳和屏幕。
-
移除电池：
- 找到背面标有“Battery”的电池仓盖。
- 通常有1-2颗十字螺丝固定,将其拧下。
- 用撬棒或指甲轻轻撬开电池仓盖的卡扣，然后取下电池。断开电池连接是后续操作的安全保障，非常重要！
-
拆下后盖：
- 这款 Inspiron 7520 的后盖和底座是一体化设计的,需要从缝隙处撬开。
- 观察整个后盖边缘，通常在散热口、脚垫附近有卡扣。
- 从散热口或边缘的缝隙处，用塑料撬棒小心地插入，慢慢划开一圈卡扣。注意力度，避免撬断卡扣。
- 所有卡扣松开后,后盖就可以取下了。
第二步：内部核心部件拆卸

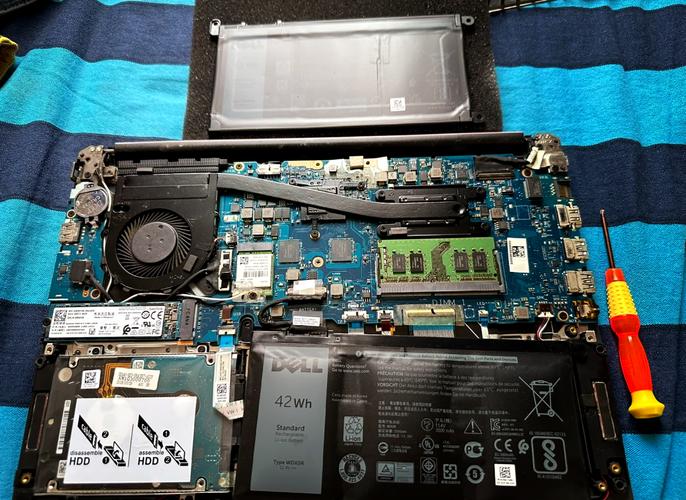

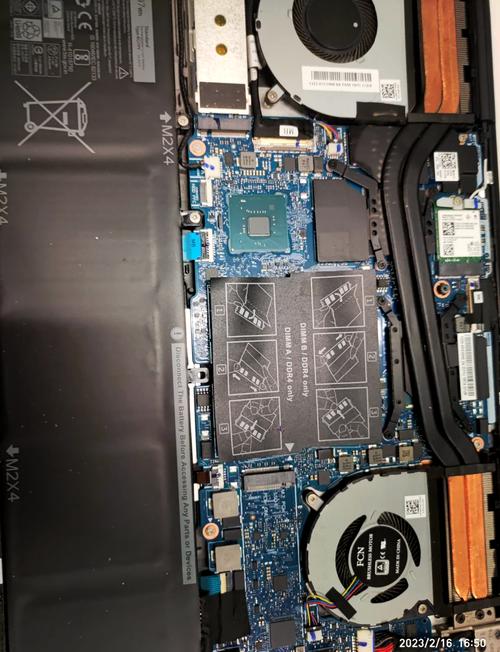

取下后盖后,您就可以看到笔记本的内部结构了。
（图片来源网络，侵删）
A. 内存条 升级/更换
- 定位： 内存条通常位于两根长长的散热鳍片下方,有两颗螺丝固定着散热片。
- 拆卸：
- 拧下固定内存条散热片的螺丝。
- 小心地将散热片取下，可能会有一层导热硅粘在上面,注意不要弄断。
- 内存条两侧各有金属卡扣，向外掰开,内存条会自动弹起一个角度。
- 以约45度角拔出内存条。
- 安装： 新内存条对准插槽，以45度角插入，然后按下，直到两侧卡扣“咔”的一声自动扣住,最后装回散热片并拧好螺丝。
B. 硬盘/固态硬盘 升级/更换
- 定位： 硬盘仓通常在内存条附近,由一个金属外壳包裹。
- 拆卸：
- 拧下固定硬盘仓的螺丝（通常是十字螺丝）。
- 将硬盘仓轻轻向上拔出。
- 硬盘仓侧面通常会有一个小的塑料卡扣,向外拨动即可将硬盘与仓体分离。
- 安装： 将新SSD/HDD对准接口，插入仓体，确保卡扣锁紧，然后将仓体装回原位,拧好螺丝。
C. 无线网卡 升级/更换
- 定位： 无线网卡通常是一块黑色的、带有两根天线的长方形卡片,位于内存条和硬盘仓之间。
- 拆卸：
- 首先拔掉天线，天线接口很脆弱，请用镊子捏住金属部分垂直拔出,不要直接拉扯线缆。
- 拧下固定无线网卡的一颗小螺丝。
- 将无线网卡以约30-45度角拔出。
- 安装： 将新网卡对准插槽插入，然后按下并拧紧螺丝，将两根天线（黑色和白色）分别插回网卡的天线接口,确保插紧。
D. 散热模组 清灰/更换硅脂
这是拆机中最关键也最需要耐心的部分。
- 准备工作：
- 拧下固定风扇的螺丝（通常有4颗）。
- 拔掉风扇的电源线（一个小小的白色或黑色插头）。
- 小心地将风扇和散热铜管一起作为一个整体取下。注意铜管和芯片之间有导热硅脂粘着，不要强行拉扯，以免损坏焊点。
- 清理灰尘：
用吹气球或压缩空气罐清理风扇叶片和散热鳍片上的灰尘，对于顽固的灰尘,可以用软毛刷轻轻刷除。
- 更换导热硅脂：
- 用无水酒精和棉签或 lint-free 布，将CPU和GPU芯片上旧的、干涸的导热硅脂彻底擦拭干净,直到表面光亮。
- 在CPU和GPU芯片核心（正方形区域）中央，挤米粒大小（约一颗黄豆大小）的新导热硅脂。
- 将新的散热模组装回原位，对准螺丝孔位，均匀地拧上所有螺丝。不要一次性拧死，要按照对角线顺序分几次拧紧，以确保压力均匀，防止芯片损坏。
第三步：主板与屏幕拆卸（高级操作）
如果您只是进行常规升级（内存、硬盘、清灰），到这里就可以结束了，重新组装即可，但如果您需要更换主板、屏幕等,则需要继续。
E. 拆卸键盘和掌托
- 断开所有排线： 在继续之前，请确保所有已连接的排线（如无线网卡天线、摄像头等）都已拔掉。
- 拆卸键盘：
- 拧下固定键盘的所有螺丝（通常在键盘下方，可能被标签覆盖）。
- 用撬棒小心地从键盘顶部边缘（靠近屏幕一侧）开始，将键盘卡扣撬开,键盘下方通常有数个卡扣固定。
- 键盘下方连接着一根排线，需要小心地掀开黑色固定卡扣,然后拔出排线。
- 将键盘轻轻翻转到掌托一侧,注意不要过度弯折排线。
- 拆卸掌托/触摸板：
- 掌托通常由几颗螺丝固定,拧下它们。
- 同样，掌托下也连接着触摸板的排线,掀开卡扣并拔出。
- 现在您就可以看到整个主板了。
F. 拆卸主板
- 断开所有连接： 仔细观察并断开所有连接到主板的排线，包括：
- 电源开关板排线
- USB接口排线
- 摄像头排线
- 屏幕排线（这是最脆弱的,操作需格外小心）
- 拧下螺丝： 拧下固定主板的全部螺丝。

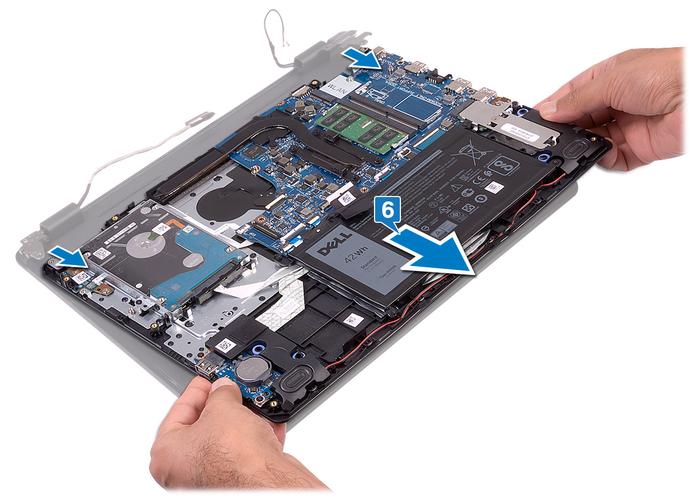

- 取下主板： 小心地抬起主板一端，然后将其从机身上滑出,注意不要让主板上的元件卡在机身上。
G. 拆卸屏幕
- 准备工作： 将主板完全取出,电脑只剩屏幕和外壳。
- 拆卸屏幕边框： 屏幕四周通常有一个塑料或金属边框,用撬棒小心地将其撬开并取下。
- 拆卸屏幕排线： 屏幕背面会连接着一条排线，通常用胶带固定，掀开胶带，然后像之前一样掀开排线锁扣,拔出排线。
- 取下屏幕总成： 现在屏幕总成就可以从框架中取出了。
第四步：重新组装
组装过程是拆卸的逆过程,请遵循以下原则：
（图片来源网络，侵删）
- 对准位置： 确保每个部件都准确无误地放回原位。
- 连接排线： 连接排线时，确保插头完全插入，然后锁紧卡扣。这是最容易出问题的地方，请务必确认连接牢固。
- 螺丝归位： 将螺丝放回原来的位置，使用正确的力度拧紧，不要过紧,以免损坏螺纹或部件。
- 最后测试： 在完全合上后盖之前，可以先连接电源和屏幕（如果已拆下），尝试开机，如果能正常进入系统,再进行最后的组装。
拆机是一项需要耐心和细心的技术活，对于 Inspiron 7520 这样的一体化后盖设计，最大的难点在于开盖和散热模组的拆装，只要您按照教程步骤，小心操作，避免使用蛮力,成功完成拆机和升级是完全有可能的。
祝您拆机顺利！
