市面上没有“现成的iPhone拆机板制作教程视频”，原因如下：

（图片来源网络，侵删）

专业性极高：制作一块合格的拆机板（也常被称为“主板测试治具”或“Debug Board”）需要深厚的电子工程知识，包括电路设计、PCB布局、高速信号完整性分析、焊接技术等，这远超普通DIY爱好者的能力范围。
成本高昂：设计一块功能完善的iPhone主板测试治具，正版软件（如Altium Designer, Cadence）授权费、打样费、元器件采购费都是一笔巨大的开销，动辄数千甚至上万美元。
知识产权与法律风险：苹果公司的主板设计是其核心知识产权，逆向工程并制作用于维修或破解的设备，可能涉及侵犯苹果的专利、版权和商业秘密，存在法律风险。
技术封锁：苹果对iPhone的硬件和软件有非常严格的加密和验证机制，即使你制作出了一块物理接口板，没有破解苹果的底层安全协议（Secure Boot, Secure Enclave等），它也无法真正“激活”或“测试”主板。

这个问题的答案需要从两个层面来理解：

如何制作一块用于维修的简易“飞线”或“测试点”板？ (这是绝大多数维修店和高级玩家会做的事情)
如何设计一块功能完整的主板测试治具 (这是专业维修工厂或逆向工程团队才会做的事情)

下面我将为你详细解析这两个层面,并告诉你去哪里寻找相关的学习资源。

制作简易iPhone维修“飞线”板或测试点板 (DIY方向)

这种“板”通常不是一整块PCB，而是由杜邦线、排针、热缩管、洞洞板等材料组成，用于临时连接主板上特定测试点，以进行电压测量、信号注入或功能修复（如修复Wi-Fi/蓝牙信号、恢复ID等）。

适用人群：有电子维修基础、熟练使用万用表和烙铁的维修爱好者或从业者。

（图片来源网络，侵删）

制作简易“飞线”板的教程思路：

准备工作：
- 工具：
  - 精密螺丝刀套装
  - 热风枪和烙铁
  - 万用表（最好带二极管档和电容档）
  - 显微镜或放大镜
  - 镊子、撬棒、吸锡线/吸锡器
  - 高品质的杜邦线（最好是单股的）
  - 排针、排母
  - 热缩管
  - 洞洞板（Veroboard）或万用板
- 材料：
  - 一台你想练习的iPhone（最好是报废机或备用机）
  - iPhone的原理图或点位图
核心步骤：
- 第一步：获取原理图/点位图
  - 这是最关键的一步！ 没有原理图，你根本不知道要连接哪些点，这些点的电压、信号是什么。
  - 去哪里找？
    - 付费资源：一些专业的维修论坛或网站会提供付费下载的PDF版原理图和点位图，Vinafix, iFixit Pro (部分)。

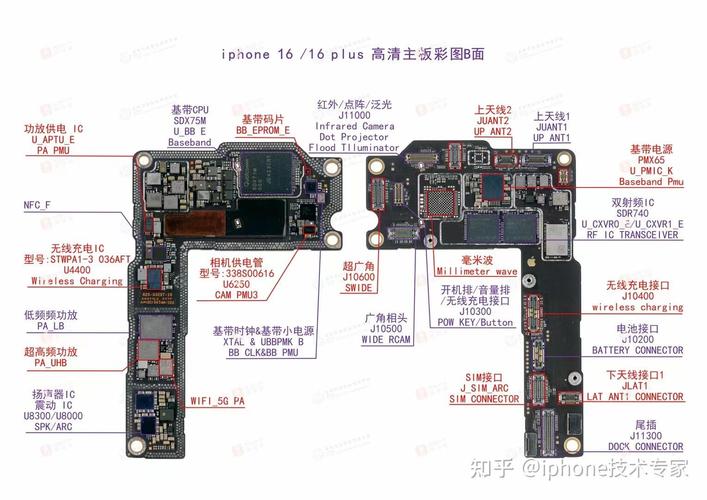

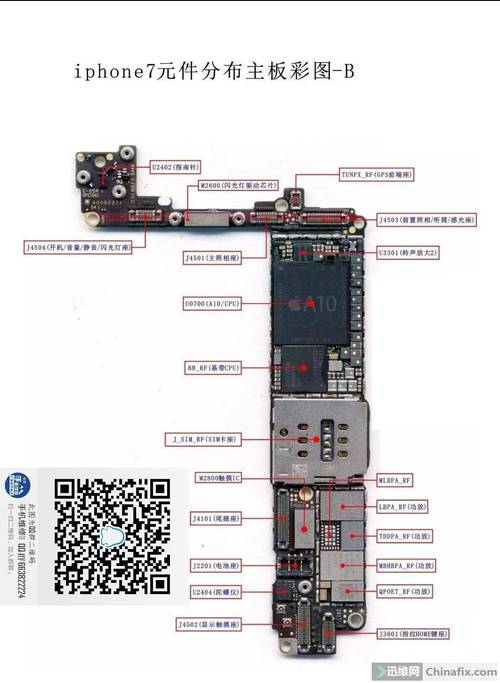

    - 免费资源：在YouTube或B站上搜索特定型号（如 "iPhone X schematic"），一些大神会分享他们整理的图片版点位图，质量参差不齐，需要仔细甄别。
    - 社区：在一些专业的维修爱好者QQ群、微信群或论坛里，大家会互相分享和讨论。
- 第二步：定位测试点

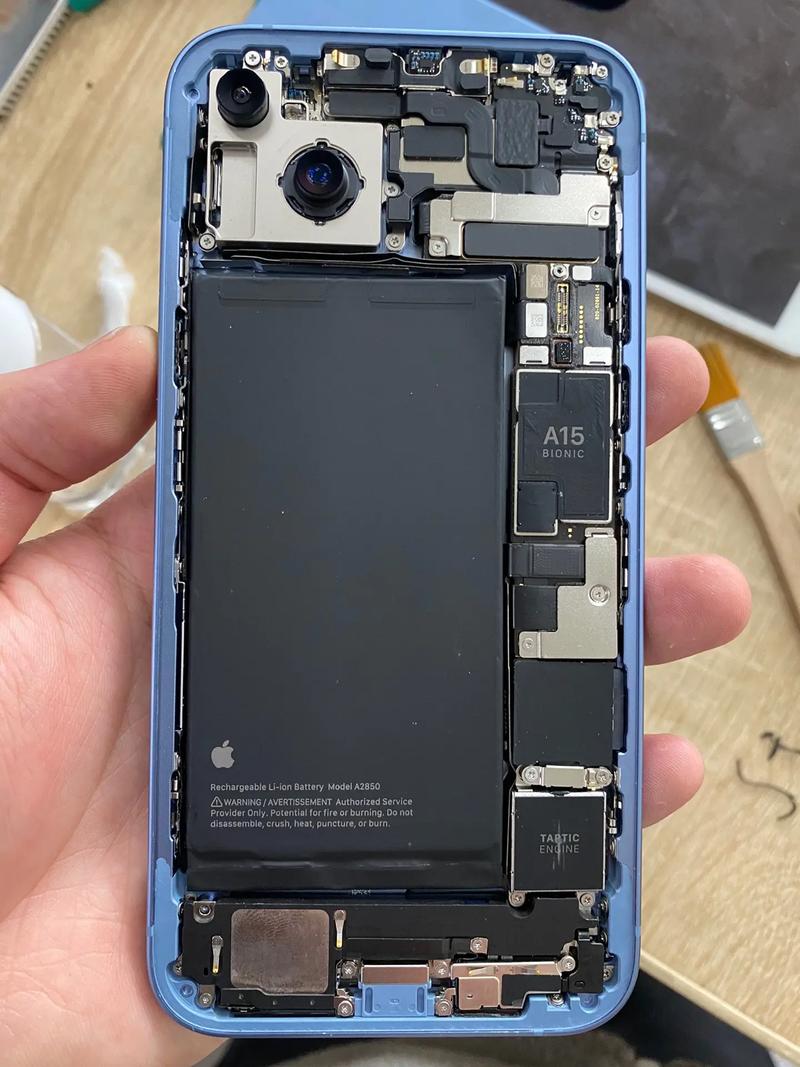

  （图片来源网络，侵删）
  - 根据你想要修复的功能（例如Wi-Fi），在原理图上找到对应的芯片和测试点。
  - 在主板上,使用显微镜和万用表（二极管档）找到这些测试点的精确位置，测试点是主板上一排非常小的、金色的圆形或方形焊盘。
- 第三步：飞线连接
  - 这是最考验技术的步骤，使用极细的漆包线或单股杜邦线，一端用电烙铁焊接到主板的测试点上，另一端焊接到洞洞板上对应的排针上。
  - 关键技巧：
    - 烙铁温度要合适（通常300-350°C），焊点要小、要圆、要亮，不能有虚焊或连锡。
    - 焊接速度要快,避免高温损坏主板或旁边的元器件。
    - 飞线要尽量短、尽量平直，减少电磁干扰。
- 第四步：制作接口
  - 在洞洞板上,将你飞线过来的排针，根据需要连接到标准的接口上，比如USB母座、Lightning接口、串口接口等。
  - 如果你想通过串口查看日志,就需要连接到主板的UART（通用异步收发器）测试点上。
- 第五步：绝缘与测试
  - 用热缩管将每根飞线的焊点和连接处都仔细包裹好,防止短路。
  - 连接好后,用万用表检查飞线之间、飞线与地之间是否存在短路。
  - 接上电源和设备,进行功能测试。

设计制作专业主板测试治具 (专业方向)

这属于真正的“硬件逆向工程”范畴，需要系统的电子工程知识。

设计流程：

逆向工程：
- 使用高清X光设备拍摄iPhone主板,了解其内部多层结构。
- 使用显微镜和手动测绘,绘制出主板上主要芯片、连接器和测试点的物理布局。
- 结合逻辑分析仪、示波器等设备，在主板通电运行时，捕获各个信号线的协议和时序，逆向推导出接口定义。
原理图设计：
- 使用EDA（电子设计自动化）软件（如 KiCad - 免费, Altium Designer - 专业昂贵）。
- 根据逆向工程获得的信息,绘制出测试治具需要连接的核心部分的原理图，这包括电源管理、USB/Lightning数据接口、串口、摄像头接口等。
PCB布局：
- 在软件中设计PCB板。
- 将原理图上的元件和网络转换为PCB上的导线、过孔和焊盘。
- 关键挑战：iPhone主板是高密度多层板，信号线非常密集，测试治具需要精确地对准这些测试点，并且不能引入信号串扰，高速信号（如USB, Thunderbolt）的布线需要遵循严格的阻抗控制等信号完整性规则。
打样与焊接：
- 将PCB文件发送给专业PCB厂商进行打样。
- 焊接元器件,包括连接器、电源芯片、稳压器等。
固件与驱动：
- 硬件只是基础,你还需要编写或修改固件，让测试治具能够与电脑通信，发送指令、读取数据。
- 开发上位机软件（通常是Windows程序），用于控制测试治具，进行各项功能测试、刷写固件、读取日志等。

学习资源 (书籍/课程):

这个领域没有“视频教程”可以让你速成，你需要系统学习：

基础电子知识：模拟电路、数字电路。
PCB设计：学习使用KiCad或Altium Designer，B站和YouTube上有很多软件教程。
信号完整性：高速数字设计相关的书籍和课程。
嵌入式系统：学习C语言、微控制器编程。

总结与重要警告

定位清晰：如果你只是想学习维修，请专注于层面一，即学习飞线技巧和基础电路分析，制作专业测试治具对你来说不现实，也毫无必要。
风险极高：iPhone主板非常精密，电压和电流的微小偏差都可能导致芯片永久性损坏，飞线操作对焊接技术要求极高，新手极易操作失败，导致主板报废。
安全第一：操作前务必断开电源，佩戴防静电手环，防止静电击穿敏感芯片。
尊重知识产权：虽然维修权在全球范围内备受讨论，但在学习和实践中，请务必遵守当地的法律法规，不要用于商业破解或盗版等非法活动。

希望这份详细的指南能帮助你找到正确的学习路径,祝你学习顺利！
