ThinkPad T530 拆机全攻略
在开始之前,请务-必阅读以下重要提示：
（图片来源网络，侵删）
⚠️ 重要提示 ⚠️
- 安全第一：
- 断电：确保电脑已完全关机，并拔掉电源适配器。
- 断开连接：拔掉所有外接设备，包括鼠标、U盘、HDMI线等。
- 静电防护：人体静电可能会损坏精密的电子元件，请在干燥、洁净的环境下操作，并佩戴防静电手环（将夹子夹在电脑的金属外壳上），如果没有手环，可以经常触摸金属水管或暖气片来释放静电。
- 准备工作：
- 合适的工具：准备一套精密螺丝刀（主要是 PH0 和 PH00 十字螺丝刀）、塑料撬棒（或信用卡、旧吉他拨片，避免划伤外壳）、镊子。
- 有序管理：准备一个磁吸垫或多个小盒子，用于分类存放从不同位置拆下的螺丝，T530 上有很多长短不一的螺丝，搞混了装回去会很麻烦。
- 记录：用手机拍照记录每一步，特别是排线的连接方向和螺丝的位置，这会是你最好的“备忘录”。
- 风险自负：拆机有导致硬件损坏或失去保修的风险，本教程旨在提供指导，请谨慎操作。
第一部分：外部设备拆卸与底壳准备
这一步是为了移除所有阻碍我们接触到内部硬件的外部组件。
步骤 1：移除电池
ThinkPad T5330 的电池是可拆卸的，这是它的一大优点，也是拆机的第一步。
- 将电脑翻转过来,背面朝上。
- 向滑动电池锁扣（通常有两个，一个在电池上方，一个在下方），将其拨到“解锁”位置。
- 同时将电池的拉片向外拉,电池就会自动弹起。
- 握住拉片,将电池完全从插槽中抽出。
步骤 2：移除后盖螺丝
- 将电脑再次翻转过来,正面朝上，打开屏幕。
- 仔细观察屏幕的B面（键盘面）边缘，你会看到一圈隐藏在橡胶垫或塑料盖片下的小螺丝。
- 用塑料撬棒小心地撬开并取下这些橡胶垫/盖片，它们通常位于屏幕转轴附近和掌托边缘。
- 用 PH0 十字螺丝刀拧下所有这些后盖螺丝。注意：有些螺丝可能比较长，有些比较短，一定要分开放置！
步骤 3：取下后盖
- 所有螺丝都拧下后,将电脑再次翻转过来，背面朝上。
- 用塑料撬棒从后盖的缝隙处（通常是电池仓附近）轻轻插入，慢慢撬开。
- 沿着边缘慢慢滑动撬棒,卡扣会“咔哒”一声声地松开。请务必小心，不要用力过猛，以免损坏卡扣或外壳。
- 当后盖完全松动后,即可将其取下。
第二部分：内部核心组件拆卸
你已经看到了 T530 的“五脏六腑”，我们将逐一拆卸需要更换或升级的部件。
步骤 4：断开所有内部连接器
在拆卸任何硬件之前,必须先断开其与主板的连接，这是防止损坏的关键步骤。

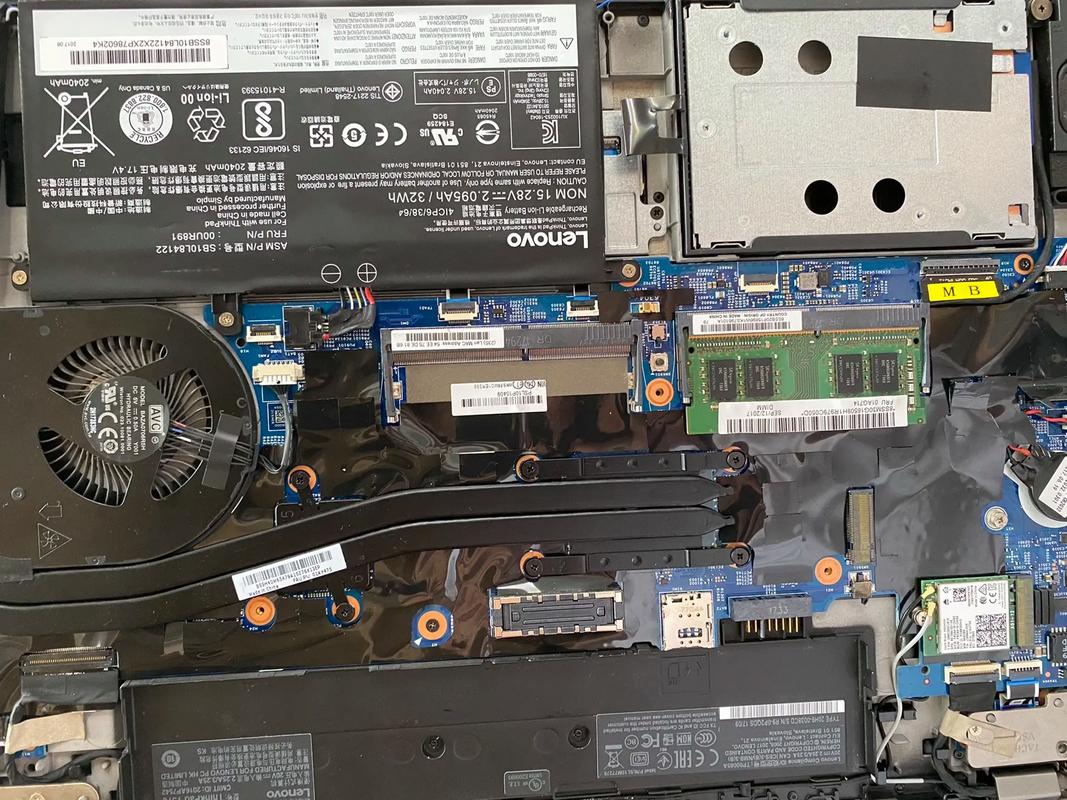

（图片来源网络，侵删）
- 无线网卡天线：你会看到两根细的天线线（通常白色和黑色），连接在无线网卡上，用镊子或指甲轻轻向上抬起天线接口上的小卡扣，然后拔出天线线。记住先拔天线，再拔网卡！
- 键盘排线：键盘通过一条扁平的排线连接到主板，轻轻掀起排线插槽上的黑色（或棕色）小卡扣，排线就会自动弹起，然后小心地将排线抽出。
- 触摸板/指点杆排线：触摸板和指点杆共用一条或两条排线，位置通常在键盘下方，同样地，掀起卡扣，然后拔出排线。
- 摄像头排线：如果配备了摄像头，它会有一条排线连接，方法同上，掀起卡扣，拔出排线。
- 电源按钮排线：电源按钮也通过一条短排线连接，操作方法相同。
步骤 5：拆卸内存条
- 内存条两侧各有一个金属卡扣。
- 同时向外侧拨动这两个卡扣,内存条会自动弹起一个角度。
- 捏住内存条两端,以约 45 度角将其拔出。
步骤 6：拆卸硬盘
- 硬盘被一个金属支架固定着,拧下固定支架的螺丝。
- 取下金属支架,你会看到硬盘和一块“手拉式”的硬盘托架。
- 拧下硬盘托架两侧的螺丝,然后直接将硬盘从托架中滑出。
- 注意：硬盘托架上通常连接着一块小电路板（转接板），这个板子一般不需要拆卸，它随硬盘一起移动。
步骤 7：拆卸无线网卡/蓝牙/WiFi模块
- 在无线网卡（通常是两个金属触点的 M.2 形状）上，你会看到一个金属的或黑色的小天线。
- 拧下固定这个小天线的螺丝。
- 无线网卡以一个约 30 度的角度插在插槽中，捏住它，向上拔出即可。
步骤 8：拆卸散热模组（风扇、散热铜管、散热片）
- 整个散热模组由一根或两根热管连接,固定在 CPU 和 GPU 上。
- 拧下固定散热风扇的螺丝。
- 拧下固定散热铜管和散热片底座的螺丝。注意：这些螺丝下面通常有导热垫，不要弄丢。
- 拧下所有螺丝后,轻轻向上抬起散热模组，由于有旧的导热硅脂粘着，可能会需要一些巧劲，切勿强行撬动，以免损坏 CPU 或 GPU 的核心。
- 取下散热模组后,用无水酒精和高 lint-free 布或棉签，彻底清洁 CPU 和 GPU 表面以及散热器底部的旧硅脂。
步骤 9：拆卸CPU和BIOS电池
- CPU：CPU 被一个固定压杆固定，向外侧掰开压杆的固定卡扣，然后向上抬起压杆到垂直位置，CPU 就可以轻松地从插槽中取出。
- BIOS 电池：BIOS 电池（CMOS 电池）是一个银色的纽扣电池，位于主板上，它通常被一个金属卡扣或塑料支架固定，先松开卡扣/支架，然后小心地将电池取出。
第三部分：安装与还原
安装过程是拆卸的逆过程,请遵循以下原则：
- 清洁：在安装新硬件前，确保安装位置和硬件本身都是干净的。
- 涂抹导热硅脂：如果更换了 CPU 或重新涂抹了硅脂，在 CPU 核心中心挤一小条（米粒大小即可），然后用卡片均匀铺开，薄薄一层即可。硅脂不要涂太多！
- 对准接口：所有硬件（内存、硬盘、无线网卡）都有防呆设计，注意对准缺口，方向正确才能插入。
- 回装顺序：基本遵循拆卸的逆顺序，先安装 CPU，再安装散热模组，然后是内存、硬盘等。
- 螺丝力度：拧紧螺丝时，尤其是散热器螺丝，要采用对角线顺序，并分几次逐渐拧紧，以保证压力均匀，避免主板或芯片因受力不均而损坏。不要一次性拧死！
- 测试：在完全合上后盖之前，可以先连接电源和屏幕，开机测试一下，确保所有硬件都能被识别，系统正常运行。
ThinkPad T530 的结构虽然复杂，但逻辑清晰，只要你有耐心、细心，并严格按照步骤操作，拆机过程并不困难，祝你升级或维修顺利！
