Multisim Blue 是一款专为教育领域设计的电路仿真软件，它以直观的操作界面和强大的仿真功能，成为电子工程学习、教学和原型开发的重要工具，本教程将详细介绍 Multisim Blue 的核心功能、操作流程及实用技巧，帮助用户快速掌握其使用方法，提升电路设计与分析能力。
Multisim Blue 的界面与基础操作

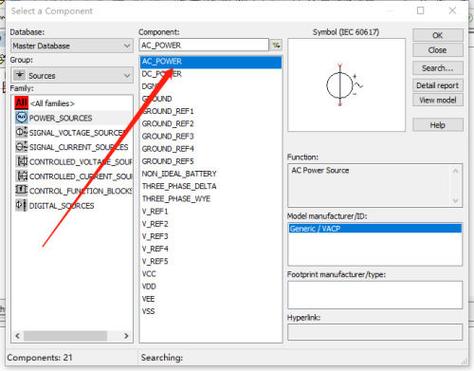

启动 Multisim Blue 后，用户会看到一个简洁而功能齐全的工作界面，主要包含菜单栏、工具栏、元器件库、仿真电路区、仪器面板和仿真结果输出区，菜单栏提供了文件操作、编辑、视图、仿真等核心功能；工具栏则将常用命令以图标形式呈现，方便用户快速调用；元器件库是设计的核心，包含基础元件（如电阻、电容、电感）、半导体器件（如二极管、三极管、运放）、数字集成电路（如逻辑门、触发器）及电源、信号源等，用户可通过分类浏览或关键词搜索快速找到所需元件。
在电路设计中,用户首先从元器件库中拖拽元件到仿真电路区，通过鼠标点击和拖拽调整元件位置，右键点击元件可进行旋转、翻转或删除操作，连接线路时，只需将鼠标移动到元件引脚，待光标变为十字形后点击并拖拽至目标引脚即可自动生成导线，若需修改导线属性，可双击导线弹出对话框，调整线宽、颜色或添加标签，Multisim Blue 支持总线连接，用于简化多根并行导线的布局，提高电路图的可读性。
电路设计与仿真流程
完整的电路设计与仿真流程可分为三个阶段：原理图绘制、参数设置和仿真运行。
原理图绘制
根据设计需求,从元器件库中选择合适的元件并放置到电路区，设计一个单管放大电路时，需添加 NPN 三极管（如 2N2222）、电阻、电容、直流电源和输入信号源（如正弦电压源），放置元件后，需设置元件参数：双击元件弹出属性对话框，输入电阻值、电容容值、电源电压等关键参数，对于可变元件（如电位器），可设置其默认值、调整步长和最大值，便于后续仿真分析。
电路检查与优化
完成原理图绘制后,需进行电路检查，确保无遗漏元件或错误连接，Multisim Blue 提供实时电气规则检查（ERC）功能，会自动检测开路、短路等常见错误，并在电路区以红色标记提示，用户可通过“电路图选项”设置网格、标题栏等显示属性，使电路图更加规范美观。
仿真运行与结果分析
电路连接正确后,点击工具栏中的“运行仿真”按钮（绿色三角形图标），软件开始进行电路仿真，Multisim Blue 提供多种仿真模式，包括瞬时分析（观察时域波形）、交流扫描（分析频率响应）、直流扫描（研究参数变化对电路的影响）等，仿真过程中，用户可双击虚拟仪器（如示波器、万用表、函数发生器）查看实时数据，用示波器观察放大电路的输入输出波形，可测量电压增益、相位差等指标；用波特图仪分析电路的幅频特性和相频特性，判断滤波器性能。
高级功能与实用技巧
Multisim Blue 的高级功能可进一步提升设计效率和分析深度。
子电路与层次化设计

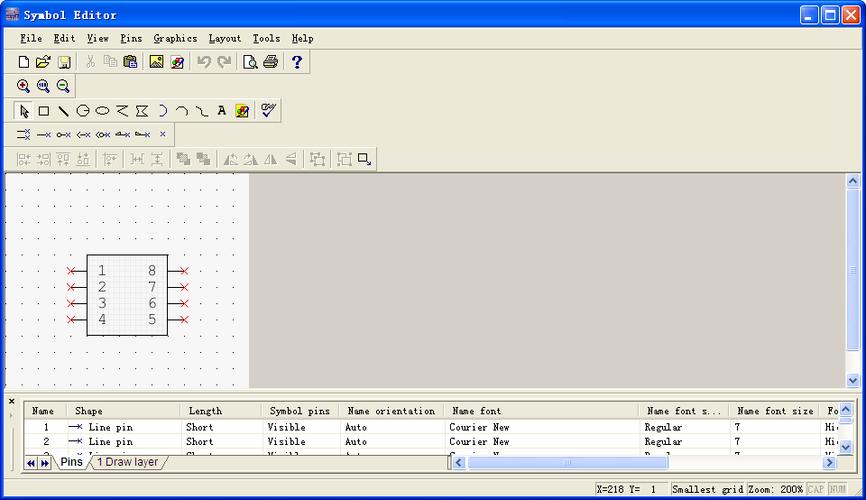

对于复杂电路,可将部分功能模块（如放大模块、滤波模块）创建为子电路，具体操作为：选中需封装的电路区域，右键选择“创建子电路”，输入子电路名称后，系统会生成一个带输入输出端子的模块，主电路中可直接调用该模块，实现层次化设计，简化电路结构。
参数扫描与蒙特卡洛分析
参数扫描功能用于研究元件参数变化对电路性能的影响,分析电阻阻值从 1kΩ 到 10kΩ 变化时，放大电路增益的变化趋势，操作路径为：仿真→分析→参数扫描，设置扫描元件、参数范围、扫描类型（线性或对数）及分析类型（如直流工作点、 transient analysis），蒙特卡洛分析则用于评估元件公差对电路性能的影响，可设置元件容差分布（如高斯分布、均匀分布），通过多次仿真统计电路性能的波动范围，提高电路设计的可靠性。
3D 元件与虚拟原型

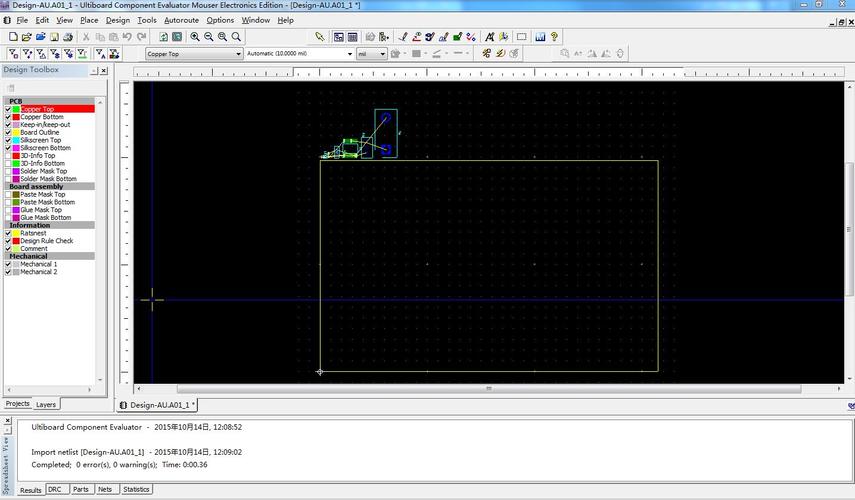

Multisim Blue 支持部分元件的 3D 视图，用户右键点击元件选择“显示 3D 视图”，可直观查看元件的外观和引脚布局，便于 PCB 设计前的布局规划，软件可与 NI myRIO 等硬件平台结合，将仿真电路下载到实际硬件中运行，实现虚拟原型与物理原型的快速验证，缩短开发周期。
Multisim Blue 在教学中的应用
Multisim Blue 凭借其直观性和互动性，成为电子工程教学的理想工具，教师可利用软件搭建演示电路，实时调整参数并展示仿真结果，帮助学生理解抽象概念（如叠加定理、暂态响应），学生可通过自主设计电路，验证理论知识的正确性，培养问题解决能力，在数字逻辑课程中，学生可使用 Multisim Blue 搭建组合逻辑电路（如加法器、译码器），通过逻辑分析仪观察输入输出关系，加深对逻辑设计的理解，软件提供的虚拟仪器降低了实验成本，避免了硬件损坏风险，适合高校和职业院校开展实验教学。
相关问答 FAQs
问题 1：Multisim Blue 与 Multisim 有什么区别？
解答：Multisim Blue 是 NI 公司专门针对教育市场推出的简化版本，主要面向学生和教师，功能聚焦于基础电路仿真和教学演示，界面更简洁，部分高级功能（如 RF 仿真、PCB 设计）有所限制，而完整的 Multisim 软件功能更为全面，支持复杂电路设计、PCB 布局布线及高级分析（如射频分析、温度分析），适用于专业工程师和科研人员，Multisim Blue 通常以订阅制提供，价格更低，而 Multisim 为永久授权模式。
问题 2：如何在 Multisim Blue 中保存和导出仿真结果？
解答：在 Multisim Blue 中，仿真结果可通过以下方式保存和导出：
- 保存电路文件：点击“文件→保存”，选择保存路径和文件名（默认扩展名为.ms14），可随时打开继续编辑。
- 导出仿真数据：对于仪器面板的仿真结果（如示波器波形），右键点击仪器面板选择“导出数据”，可保存为 CSV 或 TXT 格式，便于用 Excel 或 MATLAB 进一步分析。
- 生成报告：点击“报告→生成报告”，软件会自动生成包含电路图、元件参数、仿真结果和分析图表的 PDF 报告，方便文档整理和提交。
- 导出为图片：若需将电路图或仿真结果导出为图片，可右键点击目标区域选择“复制为图像”，然后粘贴到 Word 或 PPT 中。
